本周給大家帶來的產品是：井下工具水壓試驗系統。

井下工具水壓試驗系統主要應用于油田井下工具檢測單位或井下工具（封隔器）生產廠家等。

該系統主要用于測封隔器在模擬工況中的耐高溫高壓的能力，以及在高溫高壓環境下的密封性能。能對封隔器膠筒的工作狀況和環境的壓力、溫度、等參數實時控制和檢測，同時對加載油缸的壓拉力及位移進行實時采集與控制。

井下工具水壓試驗系統主要由模擬井筒、壓力系統、加熱系統、力加載液壓系統及計算機控制系統等組成。

1、主要技術參數：

?  試驗介質：水；

?  試驗壓力：70MPa；

?  試驗溫度：常溫-95℃；

?  壓力輸出：3路獨立輸出；

?  壓力檢測精度：±0.25％FS；

?  壓力控制精度：±2％FS；

?  溫度檢測精度：±0.5％FS；

?  溫度控制精度：±1％FS；

?  測試井下工具規格：5in 、5-1/2 in 、6-5/8 in、7in；

?  模擬井筒：滿足5in 、5-1/2 in 、6-5/8 in、7in四種規格的封隔器試驗，采用可更換套管形式，有效深度4.5m，臥式結構。

2、設備使用條件

?  環境溫度：-20～50℃

?  供電方式：380V工業電源，220V交流電源

?  總功率：50KW

?  壓縮空氣：1m3/min，0.6-0.8MPa

3、布局示意

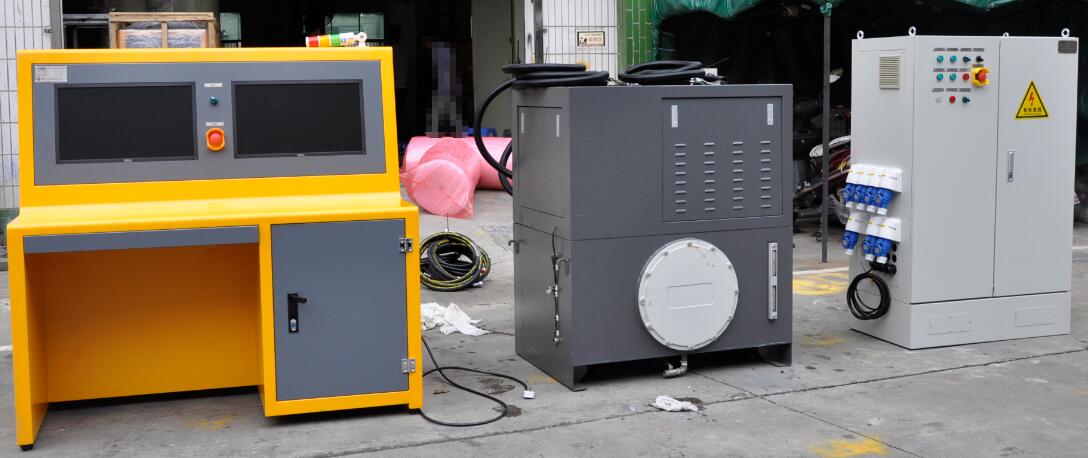

4、設備參考圖片
