今天給大家帶來的分享是關于橡膠軟管及軟管組合件的無曲撓液壓脈沖試驗方法，該方法亦適合用塑料軟管及軟管組合件的無曲撓液壓脈沖試驗。具體試驗方法程序如下：

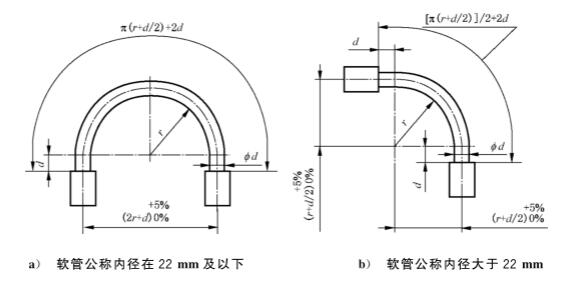

1、將試樣與軟管液壓脈沖試驗裝置相連接。試樣應按圖 1 安裝，即，公稱內徑為 22 mm 及以下的軟管試樣應彎曲 180° 公稱內徑大于 22 mm 軟管應彎曲90° 。

說明：r——最小彎曲半徑；d——軟管外徑。

圖 1 壓力脈沖試驗試樣

2、將試驗流體升溫至試驗溫度，然后以恒定頻率向軟管組合件內部施加脈沖壓力，高壓試驗為 0.5Hz 和 1.3Hz 之間，低壓試驗為 0.2Hz 和 1.0Hz 之間，記錄所用脈沖頻率。根據試驗壓力，循環壓力應落在圖 2 或圖 3 陰影區域內。持續試驗至規定脈沖循環次數或直至軟管組合件損壞為止。如果在完成最小循環次前停止脈沖試驗，當重新開始試驗并達到試驗溫度之前，在軟管或軟管接頭接合處可能會出現滲漏，應按 ISO/ TR 11340 分類規定記錄滲漏等級。小于 4 級的滲漏不構成軟管組合件故障。

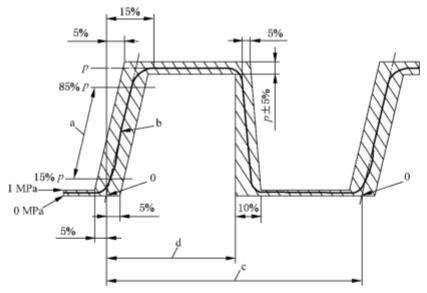

說明：p——試驗壓力；a——于該兩點間測定的升壓速度；b——升壓正割線；c——一個脈沖周期；d——45%~55%周期。

升壓正割線是升壓曲線上兩點間的連接直線，其中一點為試驗壓力的15%，另一點為試驗壓力的85%。

0點為升壓正割線與壓力為零處的交點。

升壓速率為升壓正割線的斜率，以MPa/s表示。

額定升壓速率R應按式（1）計算：

R=f（10p-k）

式中：

R——升壓速率，單位為兆帕每秒（MPa/s）；

f——頻率，單位為赫茲（）；

p——額定試驗壓力，單位為兆帕（MPa）；

k——=5MPa。

實際升壓速率應如圖所示測定，其公差范圍應在計算額定值的±10%以內。

圖 2 高壓試驗脈沖壓力波形范圍

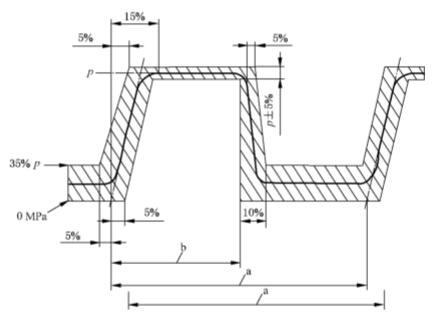

說明：

p——試驗壓力；a——一個脈沖周期；b——45%~55%周期。

升壓應在圖示波形范圍內。

圖 3 低壓試驗脈沖壓力波形范圍

報椐所依椐的標準，確定脈沖試驗持續時間，以總脈沖循環次數表示，當需要使用商定的試樣時.應引用相關軟管或軟管組合件標準。

建議經常更換試驗流體以防故障。

注：該試驗為破壞性試驗，試驗后的組合件應報廢。
