溝槽式管接件是自動噴水滅火系統的其中一部分，相關國家標準中對溝槽式管接件的要求、試驗方法、檢驗規則、標志、包裝、運輸、貯存等都有明確的要求。今天我們就來學習其中的試驗方法中的其中兩項內容：密封和耐壓強度及耐水沖擊試驗方法。

一、密封和耐壓強度試驗方法

1.1 密封性能

溝槽式管接件按以下規定進行密封性能試驗，試驗壓力為2倍額定工作壓力，保持5min，應無滲漏。

如圖 1 所示，試驗組件應充滿水并排除空氣，管路內的壓力以不超過2MPa/min的速率遞增，直至達到2倍試件的額定工作壓力，試驗結果應無滲漏。

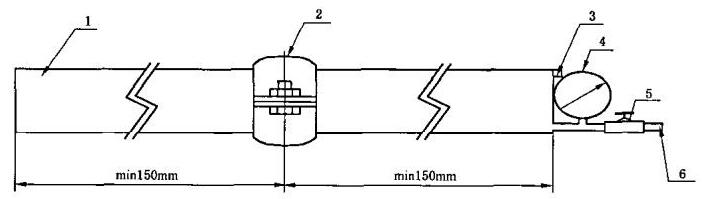

1——管段；2——溝槽式管接頭；3——排氣口；

4——壓力表；5——截止閥；6——注水充壓口。

圖 1 溝槽式管接頭強度密封試驗裝置圖

1.2 耐壓強度

溝槽式管接件按以下的規定進行試驗，試驗壓力為4倍額定工作壓力，保持5min，應無泄漏和損壞。

如圖 1 所示，試驗組件應充滿水并排除空氣，管路內的壓力以不超過2MPa/min的速率遞增，直至達到4倍試件的額定工作壓力，試驗結果應無泄漏和損壞。

二、耐水沖擊性能試驗方法

溝槽式管接頭按以下規定進行耐水沖擊性能試驗，應能承受20000次水沖擊而不發生泄漏。

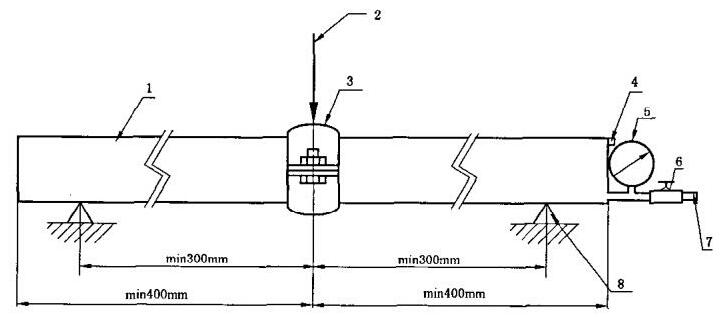

1——管段；2試驗載荷；3——溝槽式管接頭；4——排氣口；

5——壓力表；6——截止閥；7——注水充壓口；8——支撐點。

圖 2 溝槽式管接頭承載力矩試驗裝置圖

如圖 2 所示，試件將承受從0到額定工作壓力（最小1.2MPa）的20000次水沖擊壓力作用，頻率為1次/s。水沖擊試驗后，再按照“一、密封和耐壓強度試驗方法”的規定進行試驗，試驗結果應符合規定。

以上就是今天的分享！
