今天給大家帶來的分享是關于液壓缸性能的試驗裝置和試驗條件的要求。具體內容如下：

1、試驗裝置

1.1 液壓缸試驗裝置見圖 1 和圖 2。試驗裝置的液壓系統原理圖見圖 3~圖 5。

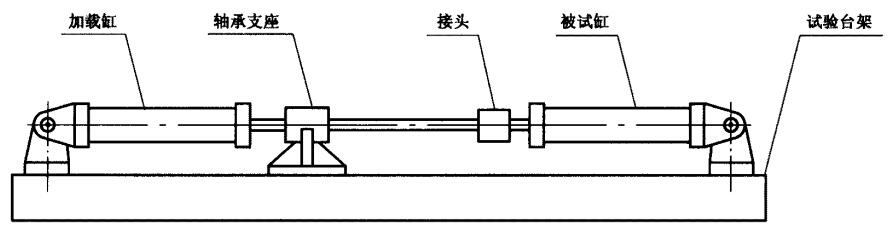

圖 1 加載缸水平加載試驗裝置

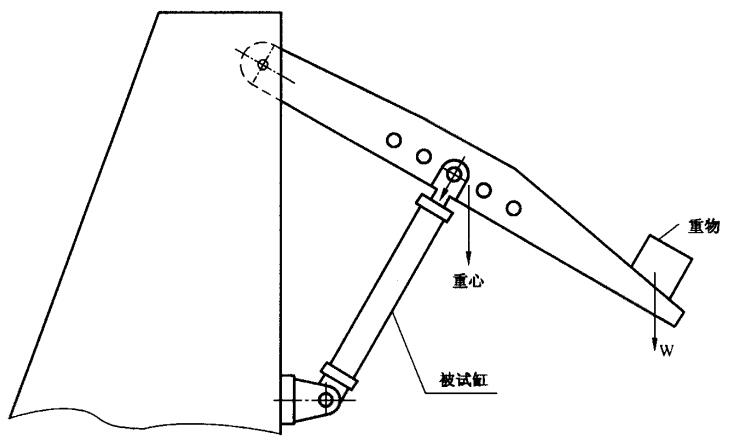

圖 2 重物模擬加載試驗裝置

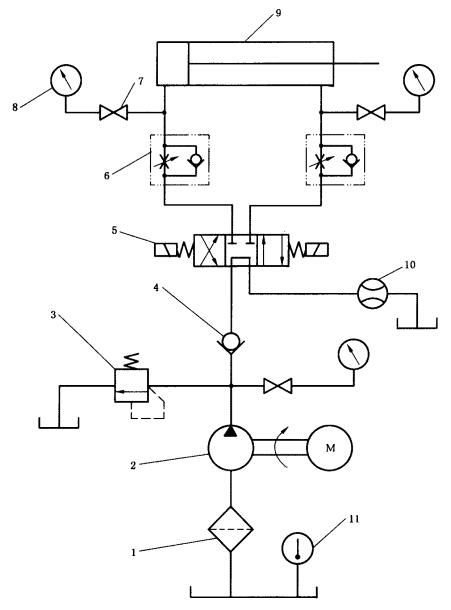

1——過濾器；2——液壓泵；3——溢流閥；4——單向閥；5——電磁換向閥；6——單向節流閥；

7——壓力表開關；8——壓力表；9——被試缸；10——流量計；1 1——溫度計。

圖 3 出廠試驗液壓系統原理圖

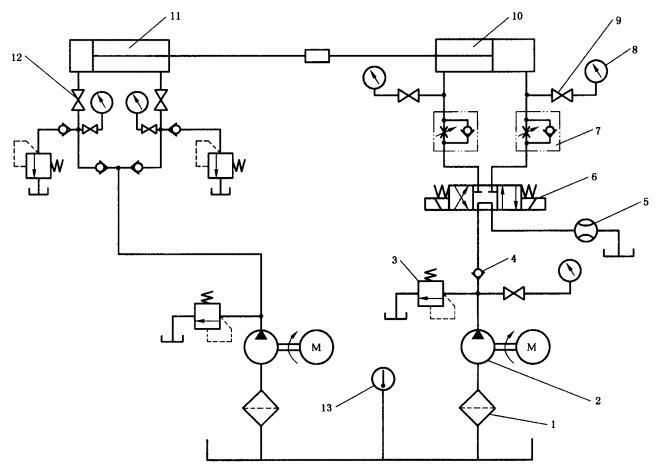

1——過濾器；2——液壓泵；3——溢流閥；4——單向閥；5——流量計；6——電磁換向閥；

7——單向節流閥；8——壓力表；9——壓力表開關；10——被試缸；11——加載缸；12——截止閥；13——溫度計。

圖 4 型式試驗液壓系統原理圖

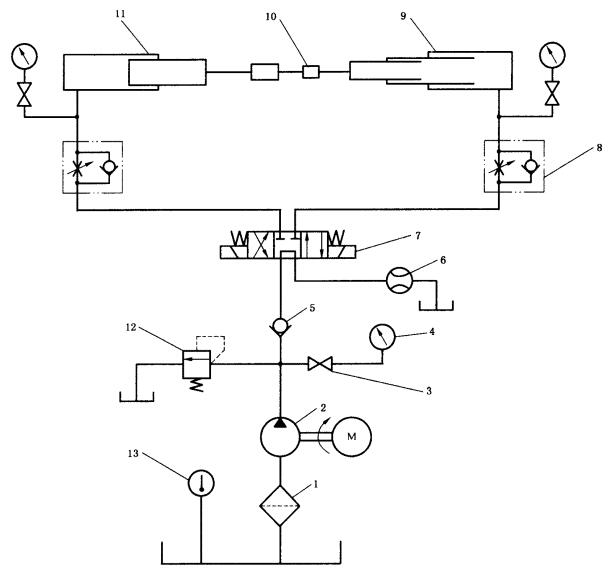

1——過濾器；2——液壓泵；3——壓力表開關；4——壓力表；5——單向閥；6——流量計；7——電磁換向閥；

8——單向節流閥；9——被試缸；10——測力計；11——加載缸；12——溢流閥；13——溫度計。

圖 5 多級液壓缸試驗臺液壓系統原理圖

1.2 測量準確度

測量準確度采用 B、C 兩級。 測量系統的允許系統誤差應符合表 1 的規定。

表 1 測量系統允許系統誤差

2、試驗用油液

2.1 黏度

油液在 40℃時的運動黏度應為 29 mm2/s- 74 mm2/s。

注： 特殊要求除外。

2.2 溫度

除特殊規定外，型式試驗應在 50℃±2℃下進行；出廠試驗應在 50℃±4℃下進行。出廠試驗允許降低溫度，在 15℃~45℃范圍內進行，但檢測指標應根據溫度變化進行調整，保證在 50℃±4℃ 時能達到產品標準規定的性能指標。

2.3 污染度等級

試驗系統油液的固體顆粒污染度等級不得高于 GB/T 14039 規定的 19/15 或 -/19/15。

2.4 相容性

試驗用油液應與被試液壓缸的密封件材料相容。

3、穩態工況

試驗中，各被控參量平均顯示值在表 2 規定的范圍內變化時為穩態工況。 應在穩態工況下測量并記錄各個參量。

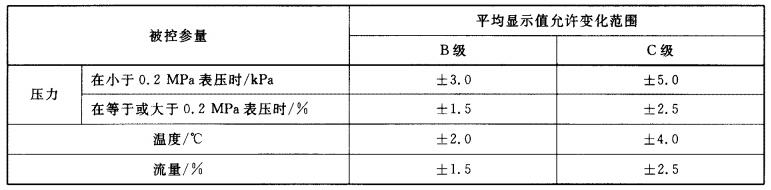

表 2 被控參量平均顯示值允許變化范圍
