            關于井下安全閥（SSCSV）的功能測試方法



                     2019-12-04
                     0
					 編輯：億威仕 | 市場部





            今天帶大家帶來的是關于井下安全閥（SSCSV）的功能測試方法。
            1、測試設備
            典型的測試設備如圖1所示，包括以下設備：

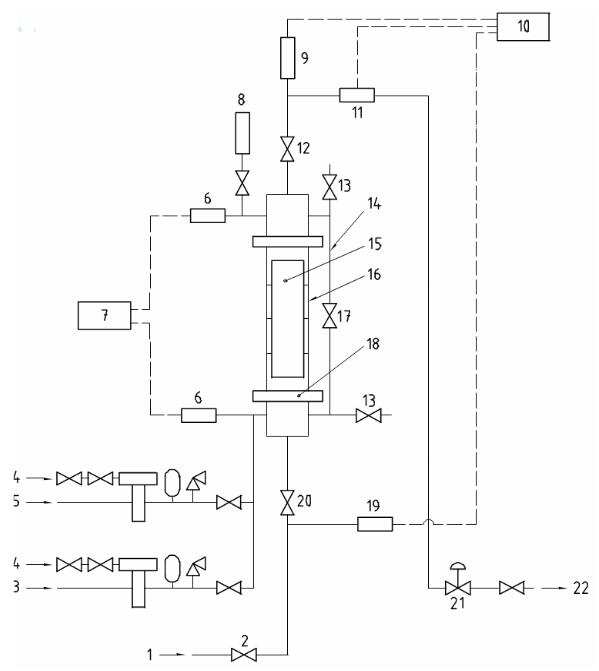

            速度控制和油管壓力控制井下安全閥的功能測試設備的示例圖
            注：1、水或高壓氣源；2、流量控制閥；3、測試氣源；4、氣源；5、測試液源；6、測壓設備；7、記錄器；8、氮流量計；
            9、下游壓力測試設備；10、紙帶記錄器；11、流量計；12、下游隔離閥；13、泄壓閥；14、平衡管；15、井下安全閥；
            16、測試單元；17、平衡閥；18、接頭；19、上游壓力測試設備；20、上游隔離閥；21、下游壓力調節器；22、水或氣冋路。
            圖1 速度控制和油管壓力控制井下安全閥的功能測試設備的示例圖
            a） 垂直安裝的測試單元。
            b） 測試單元的壓力測量設備。
            c） 壓縮氣源。
            d） 流量計。
            e） 加壓系統。
            f） 記錄所有數據的實時數據記錄器。
            g） 環規。
            2、功能測試流程——SSCSV （速度型）
            繼續如下步驟：
            a） 按照規定記錄測試數據。
            b） 記錄序列號。
            c）將SSCSV設備安放在一個能夠使閥門保持垂直位置并處于密封狀態的固定設備中。
            d） 注入清水，使其最少能平衡0.35 MPa（50 psi）的背壓。
            e） 檢查可記錄流量、上游力值和下游壓力值的記錄器。
            f） 增加流量，直到SSCSV設備關閉。
            g） 在閥門關閉時，記錄流量和上游與下游的壓力值。如果關閉流量和壓力差值超過生產商規定數值的±5%，則判定該SSCSV設備未通過此次功能測試。
            h） 調整SSCSV設備上游的壓力并使其穩定在額定工作壓力值的100% ±5%。
            i） 保持上游壓力，時間不得低于5分鐘，測量泄漏流量；如果泄漏流量超過10 cm3/min，則判定該SSCSV設備未通過功能測試。
            j） 將SSCSV下面的壓力釋放為大于關閉壓力0.7 MPa （100 psi）的壓力值。
            k） 調節氣壓值，直到該值達到比關閉壓力大1.4 MPa±0.07MPa （200 psi±10psi）的范圍。
            l） 測量氣體泄漏量，持續五分鐘。如果泄漏流量超過0.14 m3/min （5 scf/min），則判定該SSCSV未通過此次功能測試。
            m） 將所有的壓力釋放為零。
            n） 進行 SSCSV通徑檢測。使用生產商指定的環規測試鋼絲式SSCSV設備的外徑偏差，如果SSCSV設備沒有通過通徑檢測，則判定其未通過功能測試。記錄環規的公稱尺寸和唯一的標識符。
            o）如果SSCSV設備在功能測試的限制條件下通過了全部檢測，則判定其通過了此次功能測試。將所有記錄數據信息附加到生產商的測試表中，讓相關的生產商簽字確認測試，并標注具體日期。
            3、功能測試流程——SSCSV （管壓型）
            按以下步驟繼續進行：
            a） 按照規定記錄測試數據。
            b） 記錄序列號。
            c）將SSCSV設備安放在一個能夠使閥門保持垂直位置并處于密封狀態的固定設備中。
            d） 依照規定要求調整流速。。
            e） 降低下游壓力值，直到SSCSV設備關閉
            f） 閥門關閉時，記錄流速和下游的壓力值，如果關閉時下游的壓力值不在生產商規定的壓力值的±5%的范圍或0.7MPa （100psi）以內（取二者的較大值），則判定該SSCSV設備未通過此次功能測試。
            g） 將下游壓力釋放為零。
            h） 向SSCSV設備上游施加壓力，使其穩定在SSCSV設備額定工作壓力值的100%±5%的范圍內。
            i） 保持上游壓力，時間不得低于5分鐘，測量泄漏的流量。如采泄漏流量超過了 10 cm3/min，則判定該SSCSV設備未能通過本次功能測試。
            j） 將SSCSV上游的壓力釋放為大于關閉壓力0.7 MPa （100 psi） 的 壓 力 值 。
            k） 在SSCSV上游施加氣壓，壓力值為超過關閉壓力1.4 MPa ±0.07 MPa （200 psi±10 psi）的范圍。
            l） 對氣體泄漏流量進行測量，時間不得低于五分鐘，如果泄漏流量超過0.14 m3/min（5 scf/min），則判定該SSCSV設備未能夠通過此次功能測試。
            m） 將所有的壓力釋放為零。
            n） 進行SSCSV通徑檢測，使用環規測試鋼絲冋收式SSCSV設備的外徑偏差，如果SSCSV設備沒有通過通徑檢測，則判定其未通過功能測試。
            o） 如果SSCSV設備在功能測試的限制條件下通過了全部檢測，則判定其通過了此次功能測試。
            將所有記錄數據信息記錄到生產商的測試表中，讓相關的生產商簽字確認，并標注上具體日期。
            4、功能測試（其他類型的SSSV）
            應該遵循以下步驟：
            a） 生產商應對功能檢測流程進行文件說明并記錄相關的檢測數據。
            b） 對干特殊的SSSV，若要求的項目未包含在上述附屬條款中，則其檢測設備和測試流程應遵循生產商的特殊說明。
            c） 生產商負責保證檢測流程的準確性不會低于國際標準中的相關規定要求。
            以上就是今天的分享，如果您對用于上述試驗的井下安全閥（SSCSV）性能試驗系統，歡迎與我們聯系！電話：0755-8889 8859  QQ：459675648。
