系統簡介：

井下安全閥綜合性能試驗設備根據API Spec 14A標準要求設計，對井下安全閥進行驗證試驗及功能試驗，包括氣體流量試驗、液體流量試驗、開關試驗、水壓密封與強度試驗、泄露試驗及溫度控制試驗等。

主要技術參數：

A、氣體流量試驗部分：

?  介質：壓縮空氣；

?  試驗壓力：2000-2500Psi；

?  壓力測量精度：0.5%；

?  壓力控制精度：1%；

?  流量：1000Nm3/min，滿足5-1/2”SCSSV氣體流量。

B、液體流量試驗部分：

?  介質：清水和泥漿；

?  清水流量：50-2800 m3/d；

?  泥漿流量：79-935 m3/d；

?  試驗壓力：小于6.4MPa；

?  壓力測量精度：0.5%；

?  壓力控制精度：1%。

C、泄露試驗：

?  試驗介質：氮氣、甲烷、清水；

?  試驗壓力：氮氣：0-210MPa、甲烷：2.8MPa、清水：210MPa；

?  壓力測量精度：0.5%；

?  壓力控制精度：1%；

?  可檢測液體泄露范圍：0-10mL/min；

?  可檢測氣體泄露范圍：0-200L/min。

D、控制溫度試驗

?  試驗介質：氮氣；

? 環境溫度：-10℃~350℃范圍可選；

?  試驗壓力：0-140MPa。

E、軸向加載試驗

?  軸向載荷：500T；

?  加載行程：0.5m；

?  拉壓傳感器精度：±0.2%FS；

?  系統實現自平衡，加載力為內部受力。

參考執行標準：

API Spec 14A-2000 井下安全閥設備規范。

設備功能及特點：

?  整個試驗過程既可以在集中控制室進行試驗參數設定，通過計算機自動完成整個試驗過程，也可以在試驗現場控制柜來完成整個試驗過程；

?  對試驗現場全方位監控，全過程錄像數據壓縮存盤；

?  全套試驗系統嚴格按照API Spec 14A《井下安全閥設備規范》進行設計,各項技術指標均達到國際領先水平。

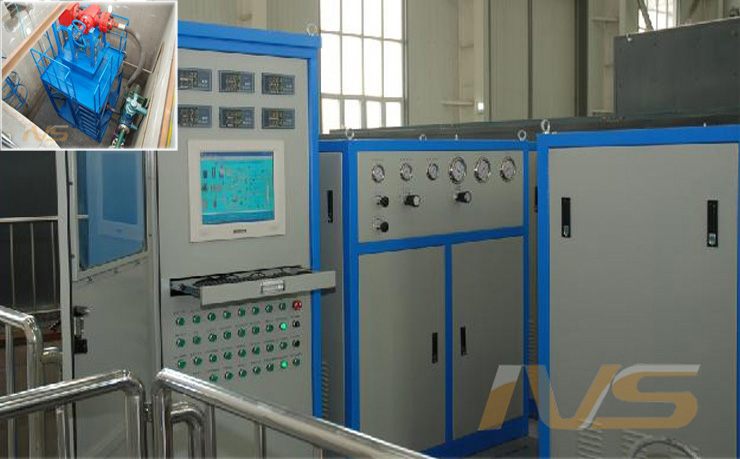

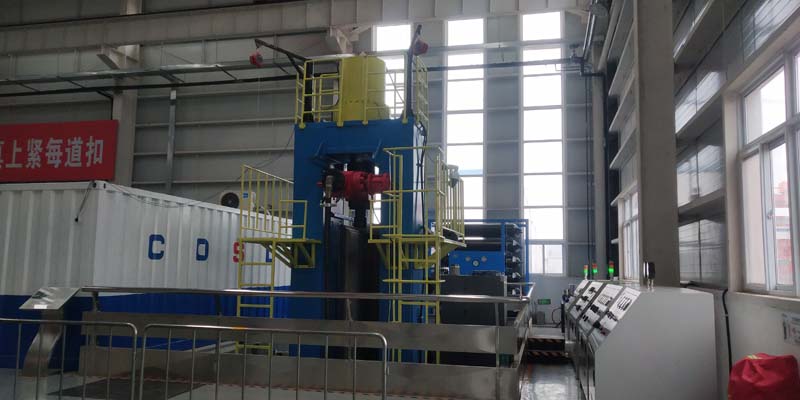

設備參考圖片：
