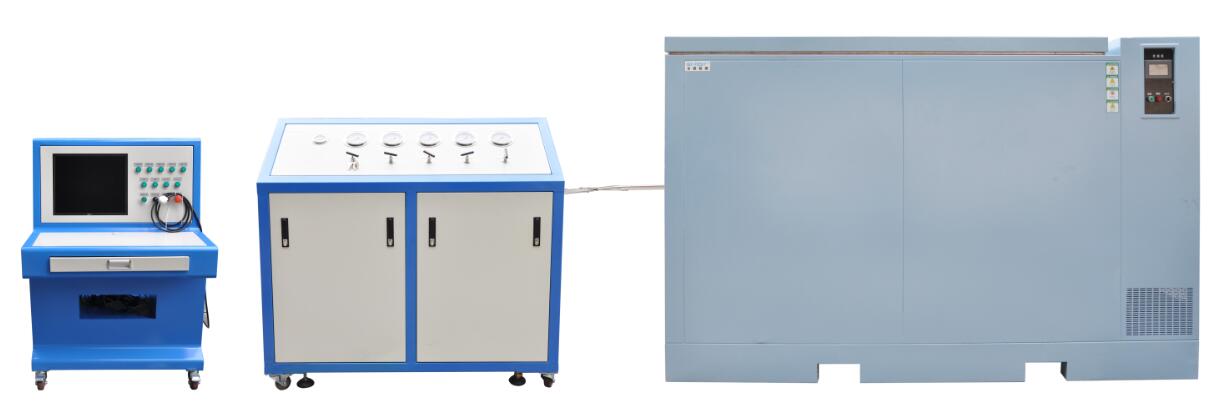

氣制動系統用尼龍（聚酰胺）管爆破試驗分為室溫（23℃）及高溫（100℃）環境下的測試，具體試驗要求及試驗方法，下面會給大家詳細說明。（如果您對試驗所需的高溫爆破試驗裝置有興趣，歡迎與我們聯系！電話：0755-8889 8859  QQ：459675648。）

1、室溫（23℃）爆破試驗。

1.1 試樣要求：

端部管件之間的管子長度約150mm的管總成（或管子）5根。

1.2 試驗步驟：

試驗前，管總成在23℃±2℃溫度和（50±5）%相對濕度下放置的時間：

---- 公稱壁厚e在0.5mm≤e≤1.0mm范圍內為1h；

-----公稱壁厚e在1.25mm≤e≤2.5mm范圍內為2h；

試樣內外充滿水,將管子或總成浸沒在23℃±2℃水中10min~15min。

通過帶校準壓力表的液壓泵或蓄能系統以恒定的速率施壓。

以7MPa/min±1MPa/min的速率施加壓力使管子爆破,或者在15s~60s內應能使管子爆破。

注：在仲栽情況下，采用恒定速率加壓爆破管子。

23℃的爆破壓力為試樣在試驗期間得到的最大壓力值。記錄并報告5個試樣的爆破壓力值。

1.3 室溫（23℃）下的要求：

所有的5根試樣在23℃下的爆破壓力為：

——最大工作壓力為1.0MPa的管子，爆破壓力應高于4.0MPa；

——最大工作壓力為1.25MPa的管子，爆破壓力應高于5.0MPa。

2、高溫100℃爆破試驗。

2.1 試樣要求：

端部管件之間的管子長度至少150mm的管子或管總成5根。

2.2 試驗步驟：

放置管子或總成在100℃±2℃的烘箱中,允許狀態調節lh以便達到要求溫度。

管子或總成內部為惰性壓力介質（如液壓油），外部空氣。

在100℃±2℃溫度環境下，通過帶校準壓力表的液壓泵或蓄能系統以恒定的速率施壓。

以7MPa/min±1MPa/min的速率施加壓力使管子爆破,或者在15s~60s內應能使管子爆破。

注:在仲栽情況下，采用恒定速率加壓爆破管子。

100℃的爆破壓力為試樣在試驗期間得到的最大壓力值。記錄并報告5個試樣的爆破壓力值。

2.3 高溫100℃下的要求：

所有的5根試樣在100℃下的爆破壓力為：

——最大工作壓力為1.0MPa的管子，爆破壓力應高于2.5MPa；

——最大工作壓力為1.25MPa的管子，爆破壓力應高于3.13MPa。
