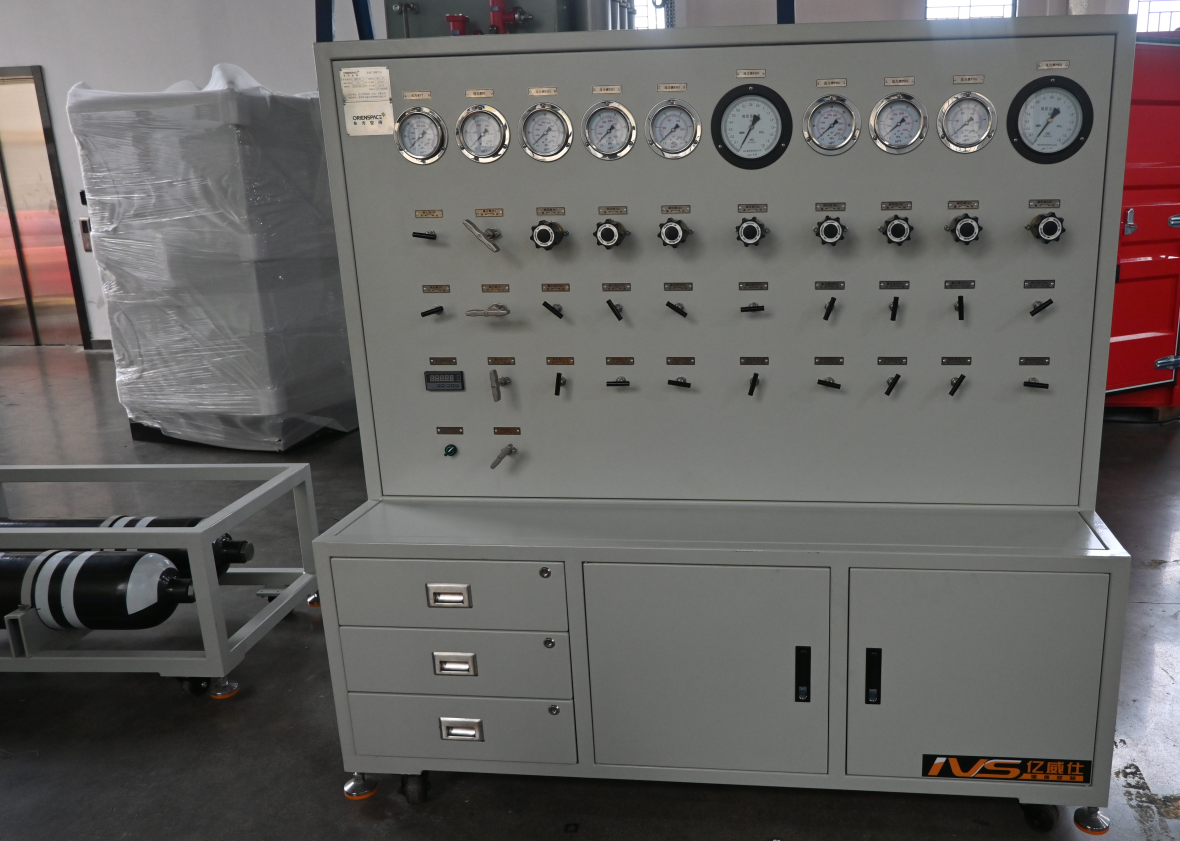

為東方空間定制的末修姿控動力系統總裝廠房配氣臺。

該配氣臺是為滿足 YL-1 火箭末修姿控動力系統測試、閥門試驗、固體發動機測試等任務過程中的用氣需求專門研制，并配置附屬設備，提供合格品質、特定壓力和流量的氮氣。

主要功能：

a）氣體過濾、自增壓、減壓配氣功能；

b）各等級氣體壓力監測功能；

c）集氣管壓力手動泄放功能；

d）氣體增壓壓力控制功能；

e）配氣臺整體吊裝、移動；

f）單個高壓氣瓶出口氣路手動截止功能；

g）氣瓶集裝格可整體吊裝、移動及支撐固定；

h）氣瓶集裝格與配氣臺若采用高壓金屬軟管連接。

性能介紹：

a）系統最高工作壓力 60MPa；

b）高壓管路段有效內徑 7.5mm，中壓管路段有效內徑 6mm；

c）配氣臺入口、配氣臺內部、配套過濾器附件的過濾精度均優于 40μm；

d）自增壓裝置增壓速率不小于 150NL/min，最大增壓輸出壓力 60MPa；

e）自增壓裝置輸出壓力控制精度 0.5MPa；

f）自增壓裝置驅動氣體壓力 0.3~0.8MPa；

g）普通/精密壓力表精度 1.0/0.4 級，壓力傳感器測量精度 0.5%；

h）配氣臺可供應 35MPa、10MPa、3.5MPa、0.15MPa 壓力等級的氣體；

i）35MPa 壓力等級高壓供氣不少于 2 路，調節和顯示精度均優于 0.6MPa；

j）10MPa 壓力等級中壓供氣不少于 2 路，調節和顯示精均度優于 0.25MPa；

k）3.5MPa 壓力等級中壓供氣不少于 2 路，調節和顯示精度均優于 0.1MPa；

l）0.15MPa 壓力等級低壓供氣不少于 2 路，調節和顯示精度均優于 0.02MPa；

m）氣瓶集裝格氣瓶工作壓力不小于 60MPa；

n）高壓氣瓶單個容積 50L，數量為 2，氣瓶為并聯、臥式安裝。

總體設計：

配氣臺進氣口與外部中高壓氣源連接，氣體經增壓泵自增壓后貯存在氣瓶集裝格內，增壓泵為氣驅氣壓泵，由外部 0.3~0.8MPa 的壓縮空氣提供驅動，高壓氣瓶內的高壓氣體經各減壓閥減壓分配至各供氣口，供氣口經外部管路與測試產品或試驗閥門連接，配氣臺內各位置氣體壓力均通過機械壓力表監測顯示，部分位置安裝壓力傳感器，方便后續試驗中遠程監測，壓力傳感器接線統一布置到配氣臺電氣接口。此外配氣臺也可與外部高壓氣源直通連接（不經增壓泵），直接進行減壓配氣。

主要技術指標：

a）最高設計工作壓力：60MPa；

b）最高試驗壓力：72MPa（氣壓試驗）；

b）管路通徑：高壓管路段有效內徑不小于 7.5mm，中壓管路段有效內徑不小于 6mm；

c）設計壽命（允許更換少量元器件）：4000h（8a*500h/a）；

d）可靠性要求：不低于 0.99。
