為阿諾德磁材（深圳）有限公司定制的高溫高壓試驗裝置。

該高溫高壓試驗裝置主要用于模擬產品（電機轉子）在井下的實際工作狀況，并對壓力、溫度等參數實時測控，以檢測電機轉子、密封元件等產品的耐溫、耐壓性能。

設備主要技術參數：

試驗介質：水；

試驗壓力范圍：220:1，22000Psi（152MPa）；

試驗溫度范圍：室溫~140°C；

壓力檢測精度：±0.5%FS；

溫度控制精度：±2℃；

加熱功率：20Kw；

兩路輸出接口，可手動切換；

試驗容器：長 500mm、內徑 100mm；

設備水平安裝，容器外部安裝防護罩，根據用戶提供的安裝空間進行布局設計；

低壓氣體測試容器：設計壓力 100Psi，溫度 80℃，內徑 300mm，深度 500mm，可以放置 6 件直徑 70mm 的測試產品。

設備主要特點：

1）試驗系統的控制系統具有超壓、泄露、超溫等意外狀況的報警停機保護措施，并具有聲光報警功能；

2）試驗系統具備高精度自動控制系統，閉環反饋，智能PID調節系統，壓力傳感器，高壓熱電偶，位于試驗工件終端，保證試驗壓力控制精度；

3）試驗系統試驗產品、試驗方法、試驗報告均以數據庫形式存儲和管理，方便查詢或調取，可以自動生成月報表、季度報表和年度報表；

4）控制原理先進，能夠精確控制壓力的精度，保壓效果好，實時自動補壓。可以通過計算機全自動控制整個試驗過程，也可以通過控制柜上的按鈕開關手動電控試驗過程，還可以手動控制各個閥門完成手動試驗過程；

5）IVS專用測試軟件成熟穩定無缺陷，可實時顯示耐壓曲線，可實時數據顯示，可打印實驗報告，可與OFFICE辦公軟件兼容，可編程試驗報告，讓用戶可依據自己的特點設計編排；

6）本機具有掉電保護功能，停電后系統自動中止試驗，最大限度保證操作人員和設備的安全；

7）采用進口比例減壓閥，提高了穩定性和可靠性，同時加壓速度及控制精度都有進一步的提高；

8）所有高壓閥門、管件及接頭均為優質大品牌產品，保證耐壓等級，質量可靠，閥門管件選用額定壓力210MPa以上產品；

9）測試軟件以Labview為平臺，開放式軟件設計，可供用戶進行二次開發，軟件可在局域網內進行數據共享。

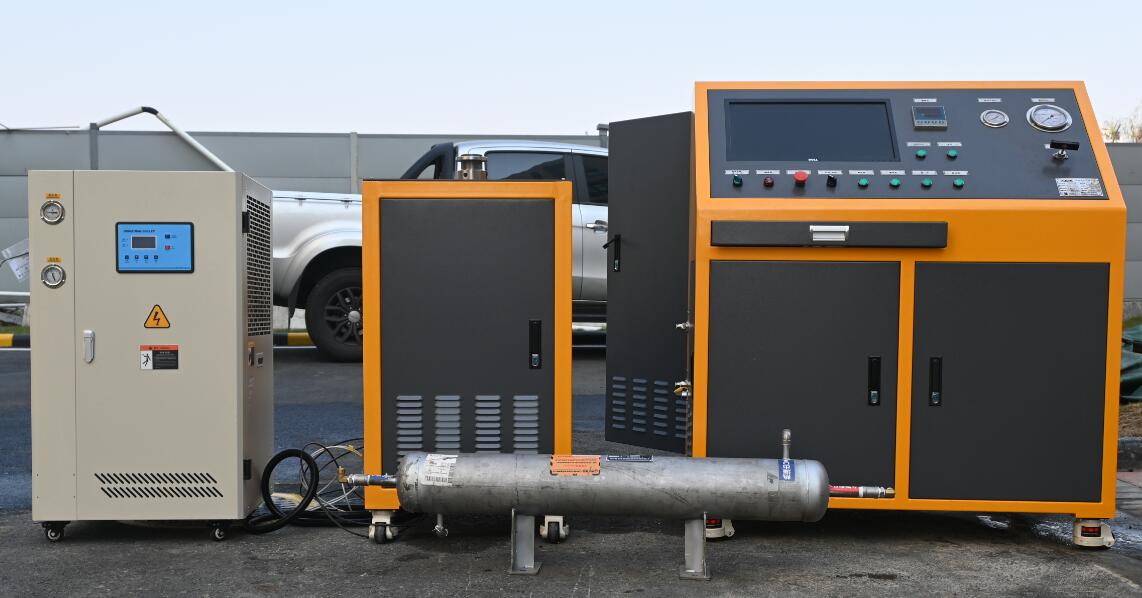

設備參考圖片：
