近日，由我司為中國特種設備檢測研究院定制的非金屬材料氫循環試驗系統通過客戶驗收，正式交付實驗室使用！

據悉，該非金屬材料氫循環試驗系統由遠程控制臺、調壓模塊、高低溫環境箱、測試工裝等模塊部分組成，具備完成 ECER134、GB/T 42177、GB/T 42612 等標準中的有關氣瓶及加氫站用閥門及密封件等部件的氫循環試驗部分要求的功能，能夠實現車用高壓儲氫氣瓶組合閥門氫氣循環試驗、啟閉循環試驗、密封件氫氣相容性試驗以及 IV 型氣瓶內膽材料氫老化試驗。

系統主要技術參數：

1、試驗介質：氫氣；

2、預增氣（氫氣）壓力：7~35MPa；

3、最大工作壓力范圍：0~120MPa；

4、保護壓力：16 000 Psi（110MPa）；

5、壓力測量精度：±0.25% F.S；

6、壓力控制精度：±2% F.S；

7、壓力輸出回路：5 路獨立控制；

8、環境箱溫度：-50℃～120；

9、環境箱內腔參考尺寸：寬（1200 mm）*深（1000 mm）*高（800 mm）；

10、循環次數：對于閥門氫循環試驗，循環總次數不低于 500 000 次；

11、循環頻率：

a）對于閥門氫循環試驗，循環頻次 1~10 次/分鐘；

b）對于內膽材料的氫循環試驗，系統正常運行時，通過調壓閥控制升壓和降壓速率來控制循環頻次；

c）對于降壓過程從泄壓開始至達到下限壓力的持續時間不少于 3600s。

12、裝夾方式：手動裝夾；

13、防爆要求：Exd IIC T4；（配備電器防爆箱）

14、配直流防爆電源：12V、24V，功率和試驗樣件相匹配（控制工件閥門開關）。

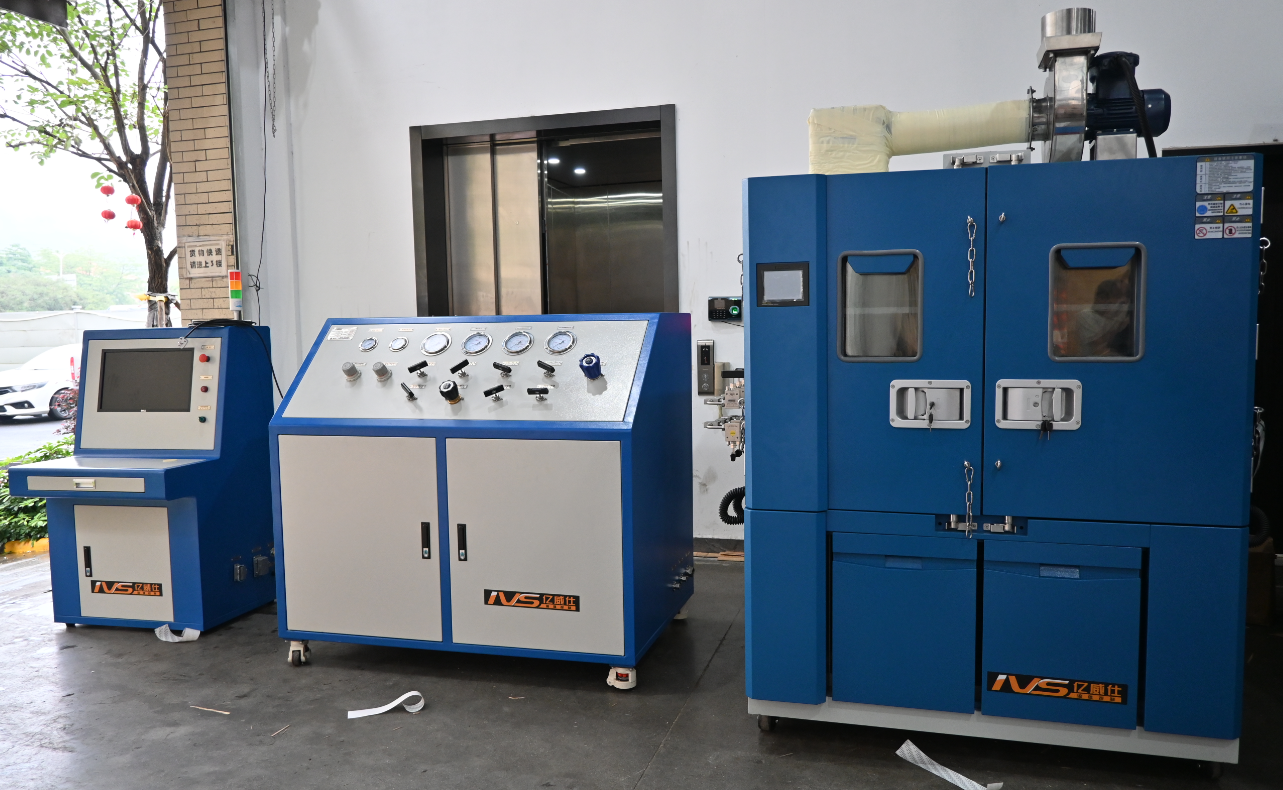

設備參考圖片：
