V 型球閥（V type bau valve）是一種在半球體的一側開 V 形缺口用于調節流量的閥門。其公稱尺寸通常為 DN20~DNS00、公稱壓力為 PN10~PN50，公稱尺寸為 NPs3/4~NPS20、壓力等級為 Classl25~Class300，工作介質為空氣、水、油品、蒸汽、顆粒狀介質等，法蘭和對夾連接的鋼制 V 型球閥。今天我們就來學習關于 V 型球閥的檢驗與試驗方法，以及檢驗規則。

1、檢驗與試驗方法

1.1 尺寸檢查

1.1.1 用游標卡尺等量具測量V型球閥的結構長度和端部尺寸。

1.1.2 用測厚儀或專用量具測量閥體壁厚。

1.2 化學成分分析

在閥體、球體的本體材料上鉆屑取樣，取樣處應在表面 6.5mm 之下，按 GB/T 223（所有部分）的規定或采用光譜進行化學成分分析。

1.3 力學性能試驗

用與閥體同爐號、同批熱處理的試棒或試塊，按 GB/T 222.1 規定的方法進行拉伸試驗，按 GB/T 229 規定的方法進行沖擊試驗，按 GB/T 231.1 規定的方法進行硬度試驗。

1.4 防靜電試驗

帶有防靜電結構的 V 型球閥，應按 GB/T 12237-2007 中 5.8 規定的方法進行防靜電試驗。

1.5 耐火試驗

有耐火結構要求的 V 型球閥，應按 GB/T 26479 規定的方法進行耐火試驗。

1.6 殼體試驗

按 GB/T 26480 規定的方法進行殼體試驗。

1.7 泄漏量測定

按 GB/T 4213-2008 規定的方法進行測定。

1.8 額定流量系數和固有流量特性檢驗

按 GB/T 4213-2008 規定的方法進行檢驗。

1.9 標志檢查

目視檢查。

2、檢驗規則

2.1 出廠檢驗

V 型球閥須逐臺進行出廠檢驗，檢驗合格后方可出廠。檢驗項目、技術要求和試驗方法按表 1 的規定。

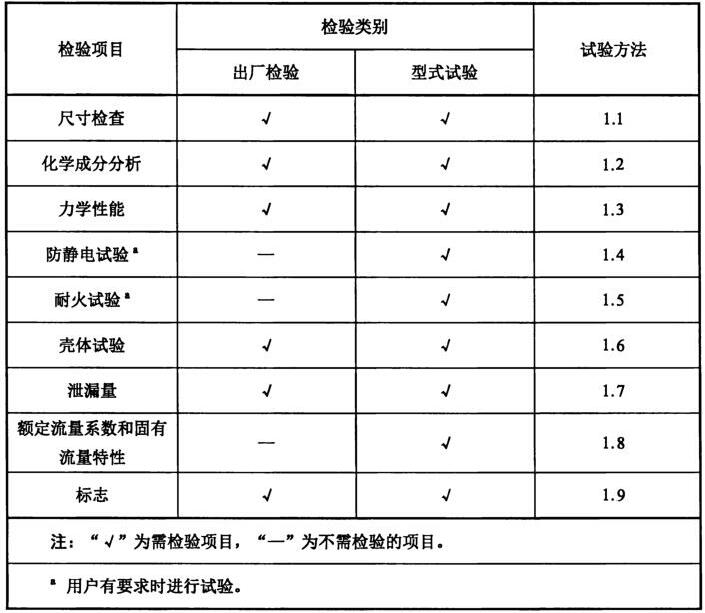

表 1 檢驗項目、技術要求和試驗方法

2.2 型式試驗

2.2.1 有下列情況之一時，應對樣機進行型式試驗，試驗合格后方可批量生產：

——新產品試制定型；

——產品正式生產后，結構、材料、工藝有較大改變可能影響產品性能。

2.2.2 技術協議要求進行型式試驗時，應抽樣進行型式試驗。可在生產線的終端經檢驗合格的產品中隨機抽樣，也可在產品成品庫中隨機抽樣或者從已供給用戶但未使用并保持出廠狀態的產品中隨機抽取 1 臺樣機。對整個系列產品進行質量考核時，根據該系列范圍大小情況從中抽取 2 個或 3 個典型規格進行試驗。

2.2.3 型式試驗的全部試驗項目應符合表 1 的規定。
