今天給大家帶來的分享是關于內燃機用快速接頭的試驗條件和方法的內容。

1、試驗條件

實驗室溫度為 20℃±5℃，試驗中允許的溫度變化為 +5K。

實驗室濕度為 65%±20%。

2、插拔力

插接力為將插座的插接部朝上、襯套處于下行后的狀態時放入插頭，將插頭壓入插座時測得的必需力。

拔脫力為在接頭聯結狀態下，將襯套壓下時測得的必需力。

3、流量測量

利用圖 1 所示流量測量管路系統測量水的流量與壓力損失。

圖 1 流量測量示意圖

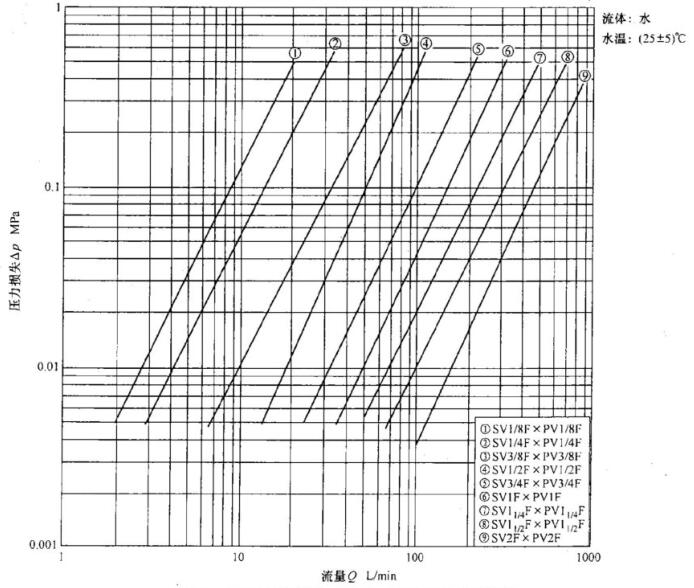

圖 2 兩路開閉型 流量-壓力損失特性圖

4、密封性

向接頭內通入 0.3MPa 壓力的空氣或氮氣等惰性氣體、保持 1min，不得有泄漏。

SN 型、PN 型僅在連接狀態下進行試驗，SV 型、PV 型在連接狀態和分開的單體狀態下分別進行試驗。

應采用可以確認泄漏的檢漏液、檢漏試驗方法和試驗裝置。

5、插拔耐久試驗

以（5?20）次/min 的頻率并按下表所示插拔次數反復插拔接頭，完成插拔后接頭應滿足 4 的要求。插拔動作應順暢、完整到位。

試驗中不得更換 O 形圈等零件，也不得進行加注黃油等保養。

帶閥接頭（SV 型、PV 型）應在施加了表 1 所示的內壓力狀態下進行插拔試驗。

表 1 插拔耐久試驗時施加的內壓和插拔次數

6、耐壓試驗

根據壓力特性對各種型式的接頭用水或油施加耐壓壓力（內壓力），保持 5min 不得有泄漏。減壓后進行插拔確認，接頭應能順暢地插拔到位。

SN 型、PN 型僅在連接狀態下進行試驗，SV 型、PV 型在連接狀態和分開的單體狀態下分別進行試驗。
