今天給大家帶來的是關于濾清器的壓差-流量特性試驗程序的內容。

試驗規定使用兩種黏度的機油，以評定濾清器在使用低溫機油和常用工作溫度機油時的性能。

具體試驗程序如下：

1、整套濾清器試驗

1.1 按圖 1 所示安裝試驗濾清器。

1.2 將清潔試驗液按需要加入油箱 1 內，并讓其只經旁通管在試驗臺內循環。在此階段，試驗液應不流經濾清器。

1.3 接通加熱器或冷卻器，調節恒溫器至所要求的溫度，使溫度逐漸穩定。

1.4 當油箱 1 內機油溫度達到穩定時，使試驗液以約 50% 的額定流量通過試驗濾清器，并再次使溫度達到穩定。必要時，可放掉系統內的試驗液。

1.5 當溫度指示儀 7 顯示濾清器進口處的機油溫度已穩定在要求值時，在濾清器 10% 與 110% 額定流量之間，按大致相等的增量至少取 4 個流量點（最好 8 個），測量濾清器在每點處的壓差。通過調節壓力調節閥 3 和流量調節閥 11 使流量達到所要求的值，以確保進口壓力大于指示壓差，使濾清器出口處保持正壓。然后保持流量不變，使壓力達到穩定時再測取每一壓差的讀數值。

1.6 對每種黏度的機油按 1.3~1.5 所述的程序進行試驗。

2、濾芯試驗

如要測取濾芯壓差，應按 1.1~1.6 所述的試驗程序進行單獨試驗。濾清器的安裝應根據濾清器的類型符合相關規定。

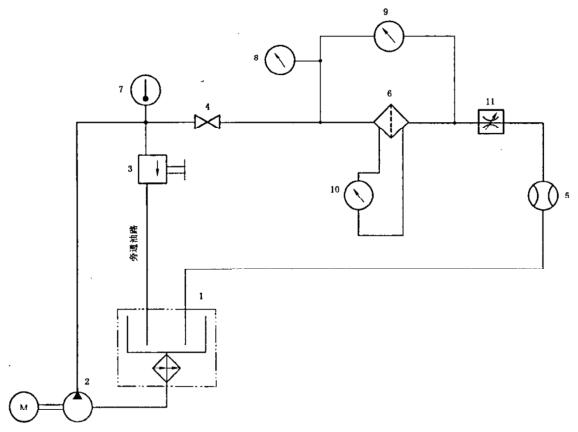

標號說明：

1——裝有恒溫控制式加熱器和冷卻器的油箱（最好隔熱）；

2——電動泵；3——調節閥（調節壓力用）；4——開關閥；5——流量計；6——試驗濾清器；

7——與溫度指示儀連接的溫度傳感器；8——壓力表；

9——測量濾清器壓差的壓差計或兩只單獨的壓力表；

10——測量濾芯壓差的壓差計或兩只單獨的壓力表；

11——調節閥（調節流量用）。

圖 1 試驗臺總體布置圖
