潤滑系統壓力操縱閥（20MPa）是一種用于控制雙線終端式集中潤滑系統換向、潤滑脂錐入度為 265~385（25℃，150g）1/10mm 的壓力操縱閥。今天我們來學習關于該型閥的試驗條件和方法的內容。

1、試驗條件

1.1 基準溫度：25℃。

1.2 試驗介質：N46 全損耗系統用油（GB/T 443），壽命試驗應采用錐入度不低于 310（25℃，150g）1/10mm 的潤滑脂。

2、試驗方法

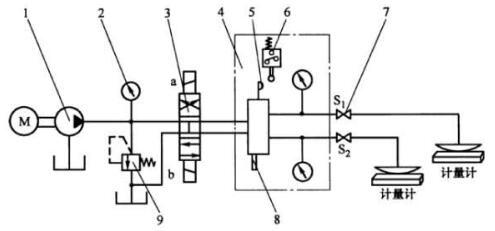

2.1 耐壓試驗如圖 1 所示，關閉截止閥 S₁、S₂，啟動泵 1，分別使三位四通電磁換向閥的 a、b 電磁鐵得電后加壓至 25MPa 各 10min。此項試驗應采用專用耐壓試驗箱進行，耐壓性能應符合規定。

說明：1——泵；2——壓力表；3——三位四通電磁換向閥；4——壓力操縱閥；

5——指示桿；6——行程開關：7——截止閥；8——壓力調節螺燈；9——溢流閥。

圖 1 試驗原理圖

2.2 密封性試驗：在做 2.1 中的試驗時，目測各部件及各連接處，其性能應符合規定。

2.3 動作試驗：調整壓力調節螺釘 8，將換向壓力調節為 3MPa、4MPa、5MPa、6MPa，觀察各調定壓力的換向動作狀態。其性能應符合規定。

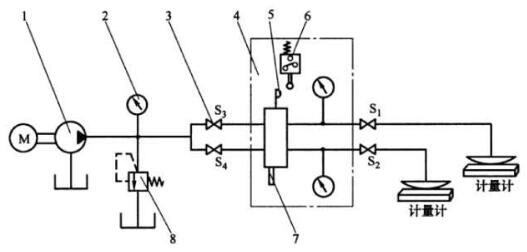

2.4 內部泄漏試驗如圖 2 所示，關閉截止閥 S1、S4，開啟截止閥 S2、S3 后啟動泵 1，加壓至 20MPa，測定 1min 內截止閥 S2 流出的內部泄漏量，關閉截止閥 S2、S3，開啟截止閥 S1、S4 后啟動泵 1，加壓至 20MPa，測定 1min 內截止閥即流出的內部泄漏量，其性能應符合規定。

說明：1——泵；2——壓力表；3——截止閥；4——壓力操縱閥；

5——指示桿；6——行程開關；7——壓力調節螺釘；8——溢流閥。

圖 2 試驗原理圖

2.5 壓差試驗：如圖 1 所示，將壓力操縱閥換向壓力調定為 4MPa，三位四通電磁換向閥的 a、b 電磁鐵分別得電，觀察壓力表之間的換向壓差，其性能應符合規定。

2.6 行程開關動作試驗：將行程開關 6 與報警器接通，當壓力操縱閥換向時報警器分別發出報警信號，其性能應符合規定。

2.7 表面涂裝檢查：目視檢查換向閥表面涂裝，其性能應符合規定。

2.8 外觀質量檢查：采用目測法，其外觀質量應符合規定。

2.9 壽命試驗：將壓力操縱閥換向壓力調定為 4MPa，以 2次/min 的頻率換向 100 000 次，要求試驗后不應出現外漏及動作不良現象，拆檢各零件不應出現異常現象，其性能應符合規定。
