今天給大家帶來的方法是關于井下油水旋流分離器的密封壓力及標定分流比測試試驗方法。

1、旋流分離器密封壓力試驗

1.1 試驗介質及儀表

試驗介質及儀表要求如下：

a）試驗介質為清水。

b）試驗裝置及測試設備的耐壓能力應不小于 40MPa。

c）壓力計測量允許誤差為 ±1.5%F.S.。

1.2 試驗裝置

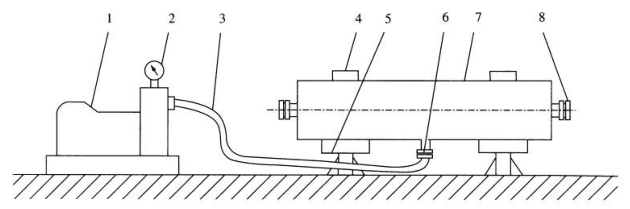

試驗裝置示意圖如圖 1 所示。

1——高壓泵源；2——壓力計；3——高壓軟管；4——夾具；5——支撐座；

6——旋流分離器入口；7——旋流分離器；8——密封盤

圖 1 旋流分離器密封壓力試驗裝置示意圖

1.3 試驗方法

室溫下，將旋流分離器整體作為試件，旋流分離器入口與高壓泵源連接，溢流口和底流口密封。開啟高壓泵源，以不高于 5MPa/min 的升壓速率打壓，壓力每升高 5MPa，穩壓 5min，當壓力計達到 25MPa 時切斷高壓泵源，穩壓 30min，壓降不超過 0.5MPa 視為合格。

2、旋流分離器標定分流比測試試驗

2.1 試驗介質及儀表

試驗介質及儀表要求如下：

a）試驗介質采用清水與油相介質的混合液，油相介質的密度為 850kg/m3~870kg/m3，運動黏度（100℃）為 10mm2/s~20mm2/s，混合液的含水率為 98%?99%。

b）壓力計、流量計測量允許誤差為 ±0.5%F.S.。

c）測油儀測量允許誤差為 ±0.5%F.S.。

2.2 試驗裝置

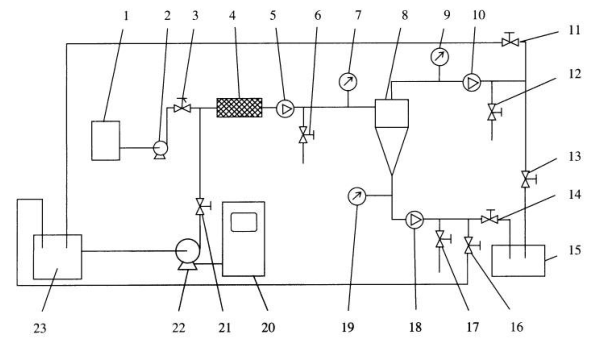

試驗裝置如圖 2 所示。

2.3 試驗方法

2.3.1 清水運轉試驗

打開溢流循環閥 11、底流循環閥 16 和水泵閥 21，關閉計量油泵閥 3、溢流排液閥 13 和底流排液閥 14，開啟水泵 22 并調節變頻器 20 至標定處理量，持續運轉 10min，各儀表應工作正常，各管線、儀表及其連接處應無泄漏等異常情況。

1——油箱；2——計量油泵；3——計量油泵閥；4——靜態混合器；5，10，18——流量計；6，12，17——取樣閥；

7，9，19——壓力計；8——旋流分離器；11，16——循環閥；13，14——排液閥，15——廢液池；

20——變頻器；21——水泵閥；22——水泵；23——水箱

圖 2 旋流分離器試驗裝置示意圖

2.3.2 分流比測定方法

清水運轉試驗正常后，打開溢流排液閥 13、底流排液閥 14、水泵閥 21 和計量油泵閥 3，關閉溢流循環閥 11 和底流循環閥 16，開啟計量油泵 2。在旋流分離器標定處理量條件下開展試驗。根據溢流流量計 10 和入口流量計 5 讀數，按公式（1）計算分流比：

F=??_ol??_i*100% ........................................................（1）

式中：

F——旋流分離器分流比；

??_o——旋流分離器溢流口體積流量，單位為立方米每小時（m3/h）；

??_i——旋流分離器處理量，即入口體積流量，單位為立方米每小時（m3/h）。

2.3.3 標定分流比測定方法

在標定處理量下調節溢流排液閥 13 和底流排液閥 14 的開度，使旋流分離器分流比在 0?42% 范圍內逐漸增大，分流比每增大 2% 即分別打開旋流分離器底流取樣閥和入口取樣閥取樣一次，用測油儀對樣品含油濃度進行測定。根據公式（2）進行分離效率計算，得出不同分流比對應的分離效率。

分離效率最高值對應的分流比F即為標定分流比 Fn。標定分流比 Fn 應符合要求。

η=[1-（1-F）C_d/C_i]*100% ........................................................（2）

式中：

η——旋流分離器分離效率；

C_i——旋流分離器入口含油濃度，單位為毫克每升（mg/L）；

C_d——旋流分離器底流口含油濃度，單位為毫克每升（mg/L）。
