自膨脹封隔器 swella blepacker，是一種以遇油或遇水自膨脹橡膠材料作膠筒，利用其吸收油或水后體積發生膨脹的特性進行井下環空封隔的封隔器。今天我們來學習關于該型封隔器的耐壓試驗的內容。

1、試驗條件

封隔器耐壓試驗時溫度和壓力應符合表 1、表 2 和表 3 的要求，同時滿足以下各項規定，或由制造企業與用戶雙方商定：

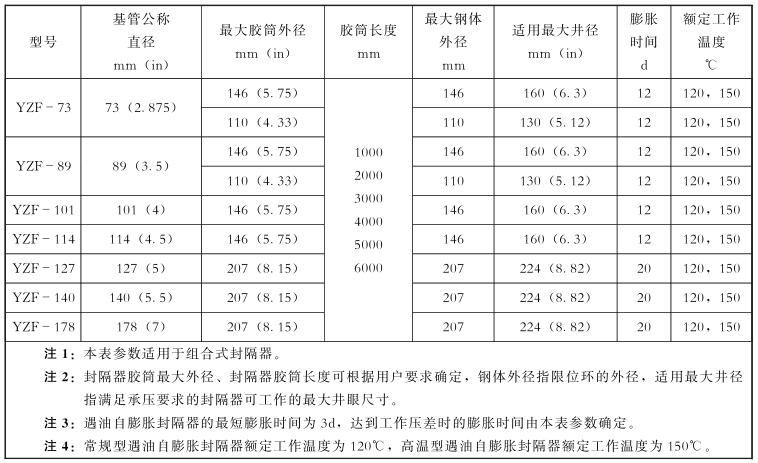

表 1 遇油自膨脹封隔器基本參數

a）試驗介質：遇油自膨脹封隔器使用 -10 號柴油作為試驗介質，遇水自膨脹封隔器使用清水作為試驗介質。

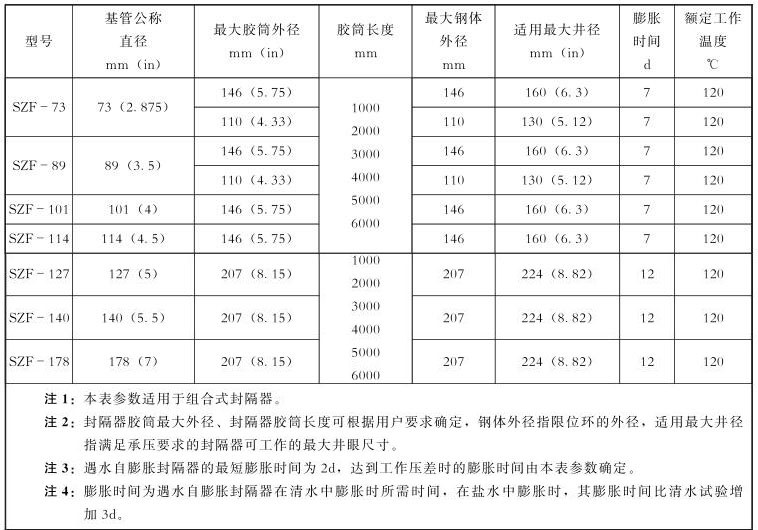

表 2 遇水自膨脹封隔器基本參數

b）試驗設備：試驗臺架、試壓泵、專用量具、溫度傳感器和控制器等。

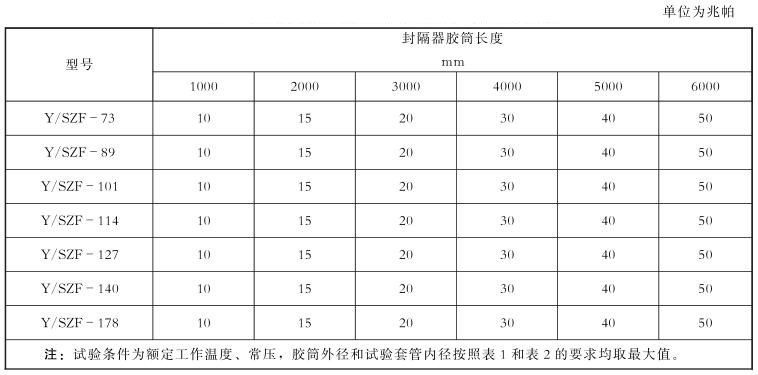

表 3 封隔器膠筒在不同長度下的工作壓差參數

2、試驗程序

封隔器耐壓試驗可按照 GB/T 20970 的有關規定進行。試驗前進行檢驗，封隔器各個零部件加工質量應符合相關圖紙要求，并應按以下步驟進行試驗：

a）先將檢驗合格的封隔器放入試驗臺架中（見圖 1），保證封隔器在臺架內處于居中狀態，使封隔器基管相對于試驗臺架固定。

b）使試驗臺架充滿試驗介質（-10 號柴油或清水），并排盡試驗臺架內部的氣體，試驗介質內應無明顯的微小顆粒物或其他堵塞滲漏的物質。

c）將試驗介質加熱至封隔器額定工作溫度，試驗壓力為常壓。

d）封隔器膠筒膨脹時間參照表 1 和表 2 的要求，封隔器膠筒膨脹過程中應不斷補充試驗介質，保證試驗臺架內部處于充滿狀態。

e）打壓前先打開放氣孔，直至無氣體溢出后，開啟打壓泵進行緩慢加壓。

f）試驗壓力達到表4中規定的額定工作壓差的 1.2 倍，然后停泵進行穩壓。

g）穩壓時間大于 1h，壓降大小不超過最大額定工作壓差的 5%，試驗指標和要求也可由制造企業與用戶雙方商定。

h）穩壓結束后，從高到低或從低到高進行壓力反轉試驗。

i）記錄試驗數據。

j）試驗結束后，先泄壓并排空試驗臺架內的試驗介質，然后取出封隔器工具。

圖 1 封隔器耐壓差試驗示意圖
