今天來和大家分享的是關于液壓管接頭用螺紋油口和柱端填料密封柱端（A 型和 E 型）的性能試驗方法。

Ps：做過循環脈沖或爆破試驗的油口應不允許再次試驗、使用或儲存。

1、爆破壓力試驗

1.1 原則

取 3 個樣品做試驗，當爆破壓力達到工作壓力的 4 倍時，可確認該柱端符合本部分的要求。

1.2 材料

1.2.1 試驗塊和柱端

試驗塊應是無涂層的，其硬度在 50HRC?55HRC 之間（見GB/T230.1）。柱端應由低碳鋼制成并經涂層處理。

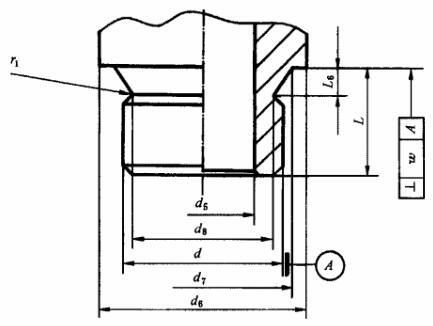

圖 1 用填料密封的輕載（L系列）和重載（S系列）A型柱端

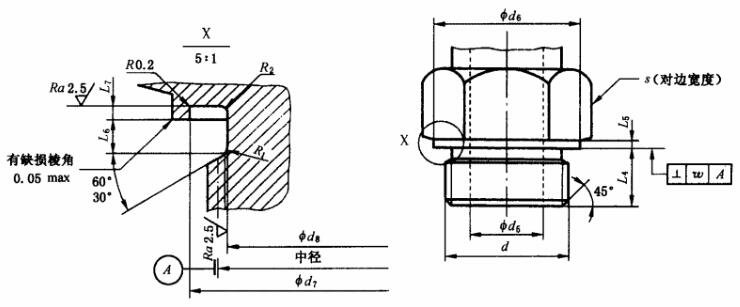

圖 2 用填料密封的輕載（L系列）和重載（S系列）E型柱端

1.2.2 試驗密封圈

除非另有規定，當按 GB/T 6031 測量時，試驗密封圈應用硬度為（90±5）IRHD 的丁晴橡膠（NBR）制作。試驗用 A 型密封圈應符合表 1 的規定，試驗用 E 型密封圈應符合表 2 的規定。

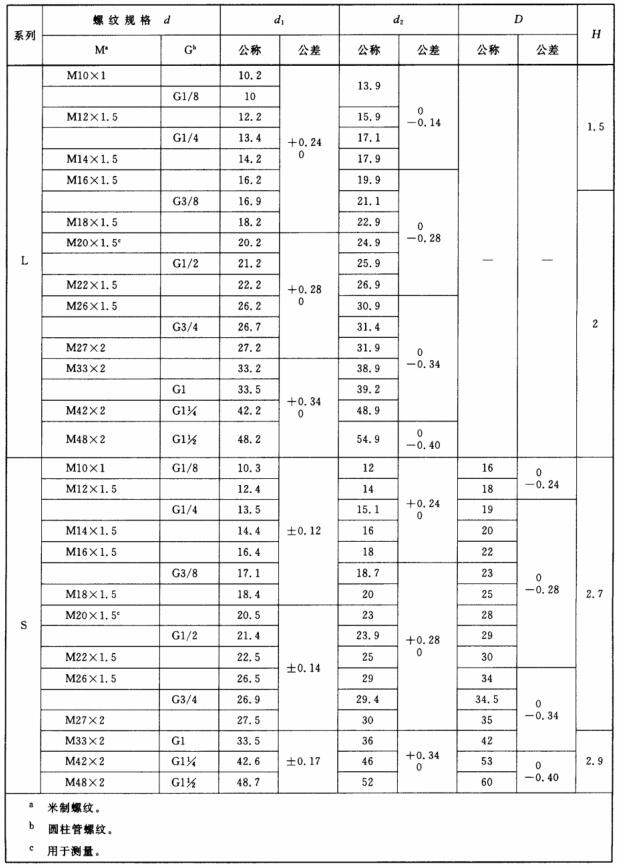

表 1 輕載（L系列）和重載（S系列）A型柱端用填料密封尺寸

單位為毫米

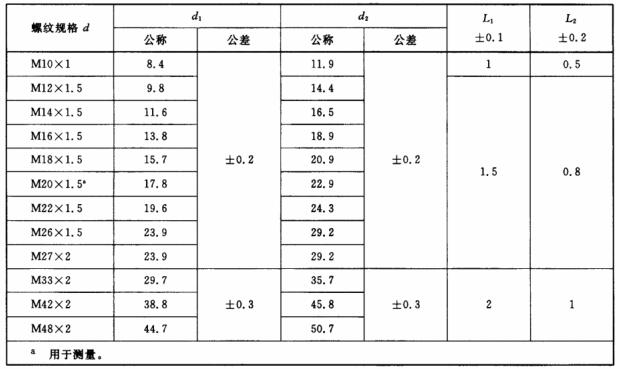

表 2 輕載（L系列）和重載（S系列）E型柱端用填料密封尺寸

單位為毫米

1.3 操作

1.3.1 螺紋潤滑

對試驗來說，在施加扭矩之前，螺紋和密封面應該使用符合 GB/T 3141 黏度為 VG32 的液壓潤滑油。

1.3.2 柱端扭矩

試驗時 A 型和 E 型柱端應按表 3 的規定施加扭矩。

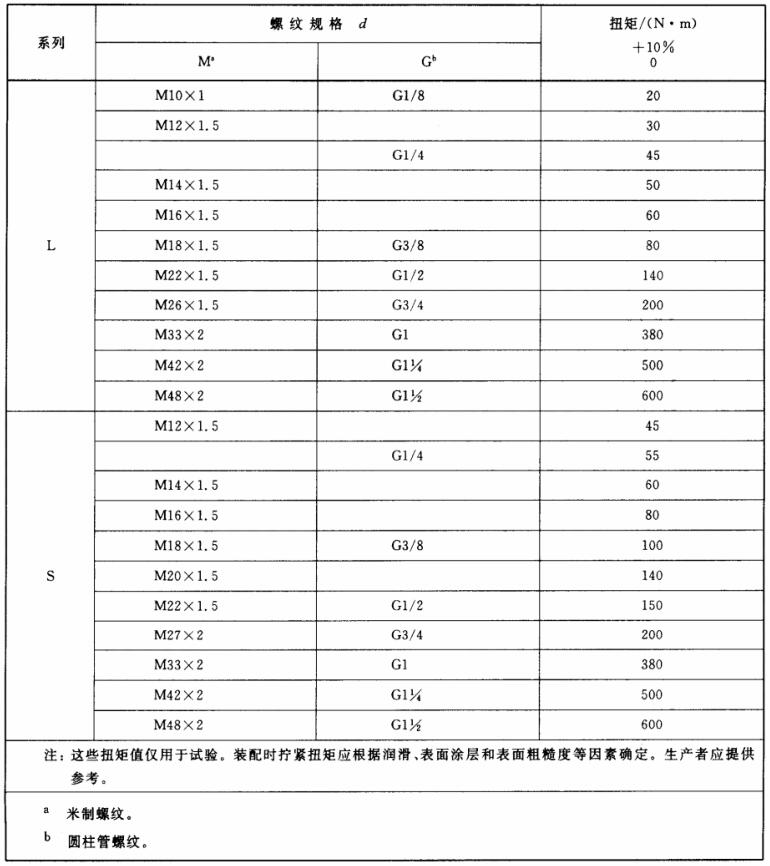

表 3 A型和E型柱端合格性試驗扭矩

1.3.3 升壓速率

爆破試驗時，升壓速率不得超過 138MPa/min（1380bar/min）。

2、循環脈沖試驗

2.1 原則

在它們各自的脈沖壓力下，取 6 個樣品做實驗。

2.2 材料

使用 1.2 中規定的材料。

2.3 操作

2.3.1 螺紋潤滑

符合 1.3.1 的規定。

2.3.2 柱端扭矩

按 1.3.2 的規定施加扭矩。

2.3.3 頻率和升壓速率

頻率應在 0.5Hz?1.3Hz 之間，并應符合 GB/T 5568 中所示的波形圖，除非升壓速率被適當地調整。

2.4 要求

6 件樣品均應通過 1 000 000 次循環脈沖試驗。

2.5 試驗報告

建議按規定的型式寫出試驗報告。
