潤滑系統 液壓換向閥（20MPa、31.5MPa）是一種用于輸送和控制的潤滑脂錐入度為 265?385（25℃，150g）1/10mm 的潤滑系統 液壓換向閥（20MPa、31.5MPa）（以下簡稱換向閥）。今天我們來學習該型換向閥的耐壓性和壽命的試驗方法。

1、試驗條件

a）基準溫度：25℃。

b）系統流量應符合表 1 的規定。

表 1 系統流量

c）試驗介質：N46 全損耗系統用油（GB/T 443），壽命試驗應采用錐入度不低于 310（25℃，150g）1/10mm 的潤滑脂。

1、耐壓性試驗

1.1 技術要求

YHF-L1 和 YHF-L2 在 1.25 倍公稱壓力下，YHF-N3 在 1.15 倍公稱壓力下，應無零件損壞等異常現象。

2.2 試驗方法

6.2.1耐壓試驗：

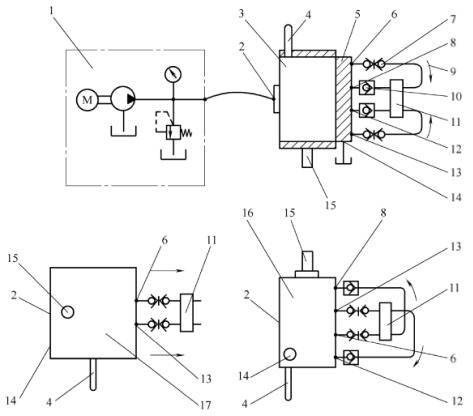

如圖 1 所示，在 P 口對于 YHF-L1 和 YHF-L2 加壓至 1.25 倍公稱壓力，對于 YHF-N3 加壓至 1.15 倍公稱壓力，分別將出油口Ⅰ、出油口Ⅱ，回油口Ⅰ、回油口Ⅱ堵死各 10min，要求無泄漏且指示桿動作無阻滯。此項試驗應采用專用耐壓試驗箱進行，耐壓性能應符合 1.1 的規定。

說明：1——檢查裝置；2——P 口；3——YHF-L2 換向閥；4——指示桿；5——試驗海貝；6——出油口Ⅰ；

7——雙向逆止接頭；8——回油口Ⅰ；9——油流方向；10——單向閥；11——定比減壓閥；12——回油口Ⅱ；

13——出油口Ⅱ；14——油箱外漏口；15——壓力調節螺釘；16——YHF-L1 換向網；17——YHF-N3 換向閥。

圖 1 換向閥的試驗原理

2、壽命試驗

2.1 技術要求

換向閥在公稱壓力下，以 2次/min 的頻率換向應不少于 100 000 次。耐壓性低于公稱壓力或內部泄漏量和換向壓差超出規定的范圍，可視為換向閥達到了使用壽命極限。

2.2 試驗方法

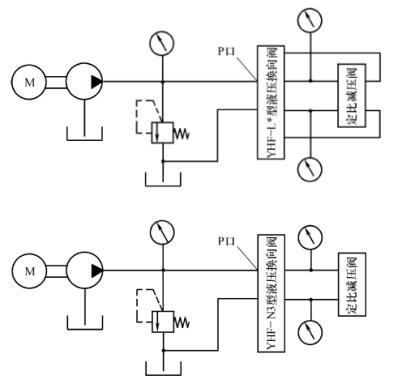

如圖 2 所示，對于換向閥 YHF-L1 和 YHF-L2 將 P 口壓力調定為 20MPa，通過定比減壓閥使換向閥的換向壓力為 6MPa，對于換向閥 YHF-N3 將 P 口壓力調定為 31.5MPa，通過定比減壓閥使換向閥的換向壓力為 15MPa，使換向閥以 2次/min 的頻率換向 100 000 次，其性能應符合 2.1 的規定。

圖 2 壽命試驗原理圖

以上就是今天的分享！如果您對用于上述試驗的換向閥耐壓性試驗裝置和壽命試驗裝置感興趣，歡迎與我們聯系！
