今天給大家帶來的分享是關于液壓管接頭的振動性能試驗方法。除非在各管接頭標準中另有規定，應按以下規定的步驟對六個試驗組件進行試驗，以確定管接頭是否能經受規定的振動、沒有泄漏或元件失效。對于通徑 51mm 或更大的法蘭組件和管外徑尺寸為 50mm 或更大的管接頭，如果設計經過了計算或有限元分析校核，則對三個試驗組件進行試驗即可。

注：通過計算或有限元分析校核是指有正式計算書或報告。

1、液壓管接頭振動試驗步驟：

1.1 振動試驗應按照表 1 和 1.2～1.7 的規定進行。

表 1 振動試驗的參數和步驟

1.2 按圖 1 所示準備試驗組件。應變片應安裝在圖 1 指定的位置。最小測量長度Ｌ應符合表 2 的規定。

1.3 如圖 1 所示，將試驗組件安裝在能提供旋轉或軸平面內振動的試驗裝置上。

1.4 給試驗組件加壓至管接頭最高工作壓力。

1.5 在與應變片相對的管子末端施加彎曲載荷，直至復合軸向應力達到管子最小屈服強度的 25%。

表 2 振動試驗的最小測量長度單位為毫米

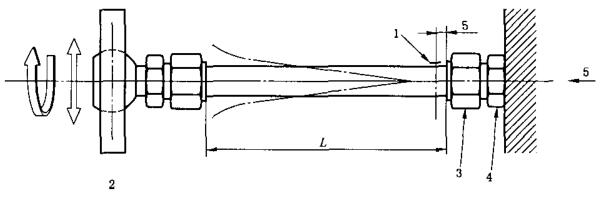

1——應變片；2——驅動端；3——試驗組件；4——固定端；5——液壓油或水進口。

a）旋轉或平面振動試驗組件和裝置

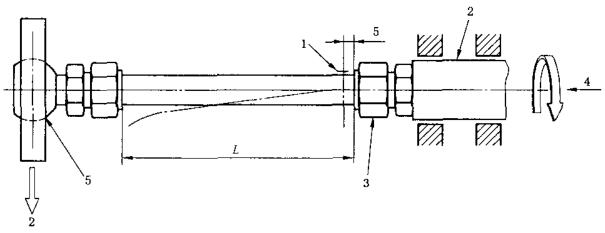

1——應變片；2——驅動端；3——試驗組件；4——液壓油或水進口；5——載荷作用位置。

b）可選擇的旋轉振動試驗組件和裝置

圖 2 振動試驗組件和裝置

1.6 給試驗組件施加 10Hz~50Hz 的振動，直至其失效或達到 1000 萬次循環，無論哪種情況先發生。

1.7 如果試驗組件在達到 1000 萬次循環前出現失效，記錄達到的循環次數和失效類型。

2、元件再利用

經過該項試驗的元件不應再進行其他試驗，不得用于實際使用或返回庫存。
