今天給大家帶來的分享是關于液壓用鋼絲或織物增強單一壓力型橡膠軟管和軟管組合件（以下簡稱軟管）的性能試驗要求方面的內容。根據相關標準規定，該型軟管的性能試驗內容包括靜液壓、長度、最小彎曲半徑、耐脈沖性能等合計 9 項，各項對應的性能要求如下：

1、靜液壓要求

當按照 ISO 1402 進行試驗時，軟管和軟管組合件的最大工作壓力、驗證壓力和最小爆破壓力應符合表 1 的值。

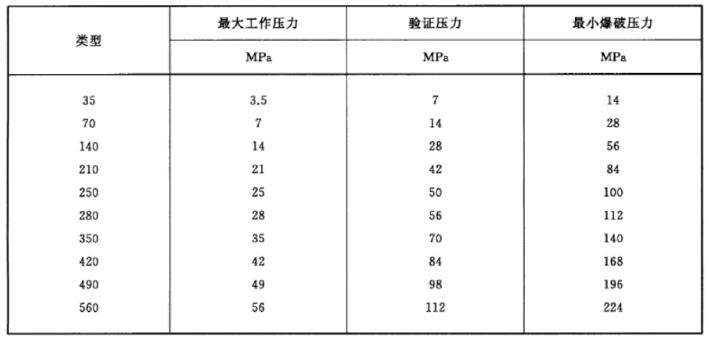

表 1 最大工作壓力、驗證壓力和最小爆破壓力

2、長度變化

當按照 ISO 1402 進行試驗時，軟管在最大工作壓力下的長度變化應不超過 +2% 或 -4%。

3、最小彎曲半徑

當按照 ISO 10619-1 進行試驗時，最小彎曲半徑應符合表 2 的值。

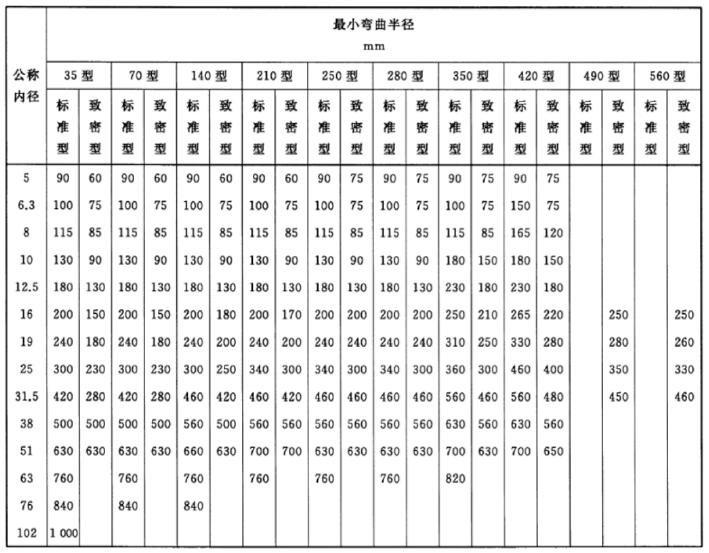

表 2 最小彎曲半徑

4、耐脈沖性能

4.1 脈沖試驗應按 ISO 6803 進行。A 和 B 級別的試驗流體溫度應為 100℃，C 和 D 級別的應為 120℃。

42 在最大工作壓力 133% 的脈沖壓力下試驗時，A 級別軟管應能承受至少 200 000 次脈沖。

在最大工作壓力 133% 的脈沖壓力下試驗時，B 級別軟管應能承受至少 500 000 次脈沖。

在最大工作壓力 133% 的脈沖壓力（35 型?280 型）或者在最大工作壓力 120% 的脈沖壓力（350 型、420 型、490 型和 560 型）下試驗時，C 級別軟管應能承受至少 500 000 次脈沖。

在最大工作壓力 133% 的脈沖壓力下試驗時，D 級別軟管應能承受至少 100 0000 次脈沖。

4.3 在達到規定的脈沖次數之前，軟管應無泄漏和損壞現象。

4.4 本試驗應視為破壞性試驗，試驗后的試樣應報廢。

5、軟管組合件的泄漏

當按 ISO 1402 進行試驗時，應無泄漏或其他損壞跡象。本試驗應視為破壞性試驗。試驗后試樣應報廢。

6、低溫柔性性能

當按照 GB/T 5565.2-2017 方法 B 在 -40℃ 下進行試驗時，內襯層或外覆層不應出現龜裂。在恢復環境溫度后，按照 ISO 1402 的驗證壓力下試驗，試樣應無泄漏或龜裂。

7、層間帖合性能

當按照 GB/T 14905-2009 進行試驗時，內襯層與增強層之間、以及外覆層與增強層之間的粘合強度應不低于 2.5kN/m。

如 GB/T 14905-2009 中所述，內襯層與增強層所用試樣應為 5 型，外覆層與增強層所用試樣應為 2 型、6 型或 8 型。

8、耐真空性能

當按照 ISO 7233 進行試驗時，軟管和軟管組合件的真空度應符合表 3 給出的值。此要求僅適用于 35 型、70 型、140 型和 210 型。

表 3 真空度

9、耐臭氧性能

按照 GB/T 24134-2009 方法 1 或方法 2（取決于軟管公稱內徑）進行試驗時，在 2 倍放大下，軟管外覆層應無龜裂或其他損壞。

以上就是今天的分享！如果您對用于上述試驗的軟管性能試驗裝置（如軟管靜液壓靜液壓試驗機、軟管耐脈沖性能試驗臺等）感興趣，歡迎與我們聯系！
