根據相關標準規定航空液壓過濾器用濾芯（以下簡稱濾芯）進行流量疲勞循環試驗之后 ，還應進行結構完整性試驗，以驗證產品性能，試驗方法詳見以下內容

1、濾芯流量疲勞循環試驗

1.1 試驗裝置

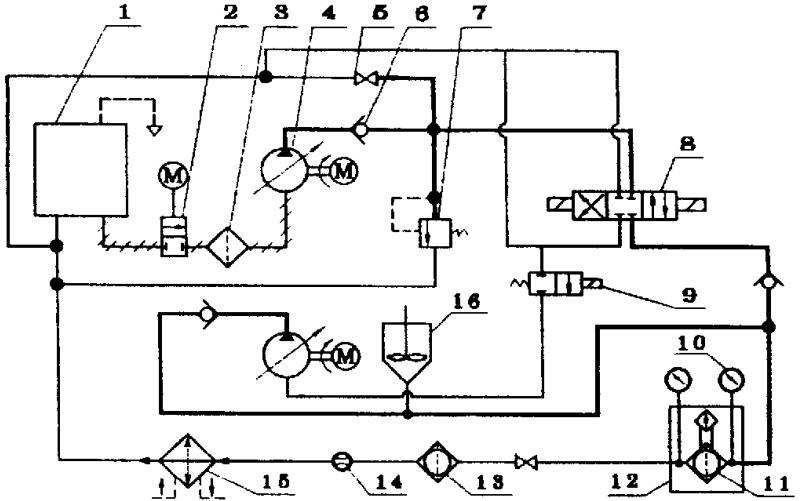

流量疲勞循環試驗裝置如圖 1 所示。

1、油箱；2、電動閥；3、過濾器；4、泵；5、閥；6、單向閥；7、溢流閥；8、電磁閥；9、電磁閥；

10、壓力表；11、被試過濾器；12、高溫箱；13、過濾器；14、流量計；15、散熱器；16、污物混合器。

圖 1 流量疲勞循環試驗裝置示意圖

1.2 試驗程序

a）將濾芯安裝在無旁通的過渡器殼體中，并裝在圖 1 所示的裝置上；

b）用最低流量不低于額定流量的 30%，最高流量不大于額定流量的 130% 的液壓油以 60~100 次/分的循環速率進行壓降——流量循環。一個循環包括使濾芯兩端的壓降從零增至規定的最大值（見表 1），然后再降至零。此過程是先增加通過試驗濾芯加有AC粉塵或類似污染物的液壓油流量，然后再降低該流量。應在每一循環的 25% 時間內使壓降達到規定值，而該壓降至少要保持到每一循環的 50%；

c）按表 1 規定的流量疲勞循環參數進行試驗。每一壓降的調整，可先增加流量或添加AC粉塵（或類似污染物）使壓降達到規定值，然后再逐漸降低該流量，以便使在規定的循環次數內壓降基本保持不變。循環過程中，油溫應保持在 70~135℃ 范圍內；

d）流量疲勞循環試驗后，檢查濾芯外觀不應有明顯變形和損壞跡象，按“2、結構完整性試驗”方法進行試驗，濾芯在規定的流量和壓降下，可清洗濾芯經過至少 100 000 次、不可清洗濾芯經過至少 10 000 次流量疲勞循環后，其結構完整性應符合專用技術條件的規定。

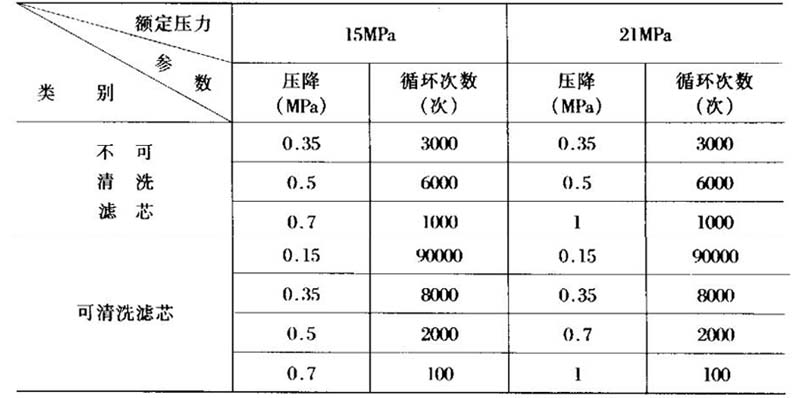

表 1 流量疲勞循環參數

2、濾芯結構完整性試驗

2.1 試驗裝置

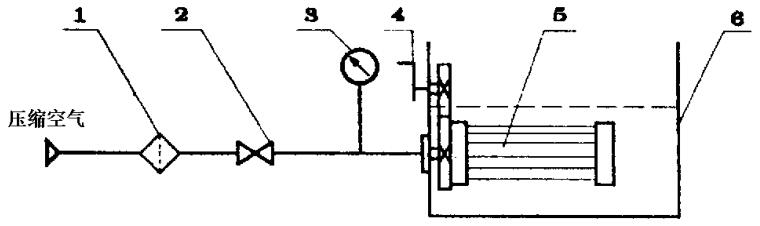

試驗裝置如圖 2 所示。

1、空氣濾；2、閥；3、壓力表；4、手柄；5、被試濾芯；6、試驗液槽。

圖 2 結構完整性試驗裝置示意圖

2.2 試驗液

試驗液應采用潔凈的異丙醇或由濾芯制造廠所指定的可代替的液體。試驗液須用過濾比 β₁≥20 的過濾器進行過濾。

2.3 試驗程序

a）檢查濾芯是否與制造廠的圖樣一致；

b）將清潔的被試濾芯裝到試驗裝置上，并使濾芯的主軸與液面平行，濾芯浸入液面以下 13mm；

c）為保證濾芯完全濕潤，在試驗進行之前允許將濾芯浸入液體 5min；

d）按專用技術條件規定的冒泡壓力，向濾芯內部施加空氣壓力，同時將濾芯繞其主軸緩慢地旋轉 360°，在規定的冒泡壓力下，濾芯濾芯表面不應有連續氣泡溢出。
