根據相關標準規定，只有 B 型消防軟管（B 型消防軟管應由可曲撓的熱塑性塑料材料構成，由埋置在其中的剛性聚合物材料螺旋線支撐。軟管壁的增強層和可曲撓組件應固定，并應無裂紋、孔隙、雜質或其他缺陷。）才需要進行耐壓力脈沖性能試驗。

消防軟管進行耐壓力脈沖性能試驗時，要求在最少10000次周期之前試樣不應泄漏或破裂。如果在距試樣其中一端一個直徑長度之內失效，那么該次試驗應作廢，而應再試驗一個試樣。試驗要求及方法應符合以下內容的規定。

1、試樣

應試驗至少 3 根帶有管接頭的軟管試樣。管接頭之間的凈距離應至少為軟管內徑的 5 倍。

2、試驗設備

一套試驗裝置能夠施加一種可在預定水平釋放，遲延一固定時間，然后能夠重復脈沖周期的液壓內壓的環路，脈沖周期應符合圖 1 的壓力-時間要求。一套適合的試驗裝置應符合圖 2。

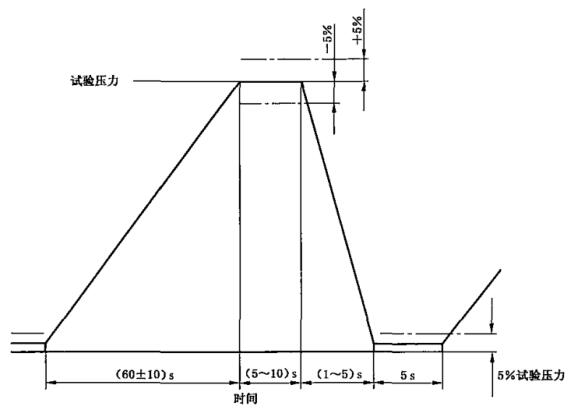

圖 1 壓力脈沖周期

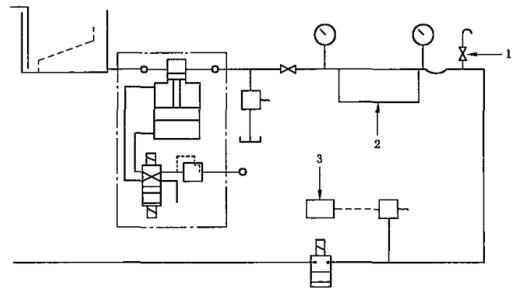

1——放氣閥；2——試樣；3——定時期。

圖 2 適合的脈沖試驗回路

3、試驗流體

試驗流體應為可適當染色的水。

4、調節

在軟管制造之后 24h 以內不應進行試驗。試樣應在試驗前在（23±2）℃ 下調節至少 3h。

注：調節的 3h 可包括在制造后的 24h 之內。

5、程序

將試樣以平直狀態連接到試驗裝置上，并確保試驗流體和環境條件的溫度都為（23±2）℃。排除試樣中所有空氣，并施加 10 000 次脈沖循環。

試驗周期（見圖 1）的最大壓力應為 0.18MPa。

注：由于該試驗時間長，允許有短時間的中斷。試驗可從中斷點恢復，但是這應在試驗報告中加以說明。

6、試驗報告

試驗報告應包括下列內容

a）少于 10 000 次的失效周期；

b）每個試樣失效的位置和方式；

c）如適用，所使用的試驗流體和染料。

以上就是本次的分享！如果您對用于上述試驗的消防軟管壓力脈沖性能試驗裝置感興趣，歡迎與我們聯系！電話：0755-8889 8859.
