今天給大家帶來的分享是關于塑料閥門整體的長期性能試驗方法的內容。塑料閥門整體的長期性能試驗包括前期試驗的準備、預處理，最后進行試驗，對照相應的方法，詳見以下內容。

1、塑料閥門長期性能試驗試樣的準備

閥門整體的長期性能試驗的試樣，應為閥門與連接件按生產說明書裝配后形成的組件，如下：

a）用法蘭或活接頭連接的閥門

試樣通過法蘭或活接頭與試驗裝置連接。

b）螺紋連接的閥門（內螺紋和/或外螺紋）

試樣通過螺紋管件與試驗裝置連接。

c）用熱熔方式或溶劑膠粘連接的閥門

試樣包括閥門以及與閥門熔接或溶劑粘接的一個或多個管段。管段的最小自由長度應是其公稱直徑的3倍。

管材兩端應垂直于軸線切割平整。

對于熱熔或溶劑粘接的部件，在按照 2 進行預處理之前，應按廠家規定的時間固化。

d）擠壓夾緊式管件連接的閥門

試樣由一個或多個管段與閥門連接而成。與閥門連接的每個管段的自由長度應不小于管材外徑。

e）用彈性密封圈式承口連接的閥門

試樣由一個或多個管段與閥門連接而成。與閥門連接的每個管段的自由長度應不小于管材外徑。

塑料閥門整體長期性能試驗

2、塑料閥門長期性能試驗前預處理

a）以水作為試驗介質的預處理：試樣放置于試驗設備之前或之后，將其內部充滿水，并在規定的試驗溫度中預處理至少 1h，溫度偏差為 ±2℃。

b）以氣體作為試驗介質的預處理：在規定的試驗溫度中預處理至少 1h，溫度偏差為 ±8℃。

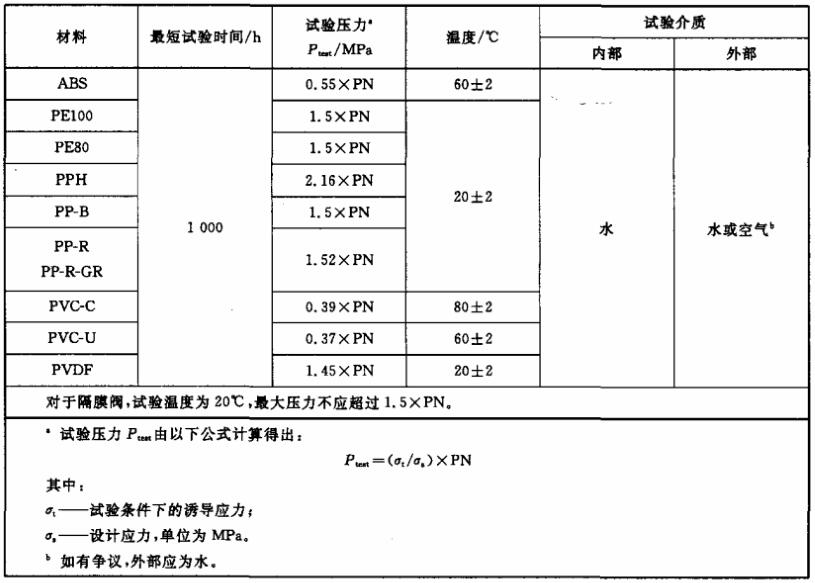

表 1 塑料閥門長期性能試驗條件

3、塑料閥門長期性能試驗方法

按上述內容制備試樣，并進行預處理后，按下述步驟試驗：

a）將試樣連接到加壓裝置；

b）放置試樣，使整個閥門殼體都能夠受到試驗壓力的作用；

c）確保試樣中的水溫符合規定要求；

d）排凈試樣中的空氣；

e）盡可能平穩且快地升高壓力到表 1 閥門長期性能試驗條件的規定值，但升壓時間不要少于 30s。保持壓力、溫度、時間符合表 1 閥門長期性能試驗條件的規定；

f）將壓力降低到常壓。

以上就是今天的分享，如果您對用于上述試驗的塑料閥門長期性能試驗裝置感興趣，歡迎聯系我們！電話：0755-8889 8859！
