化工行業用快裝管接頭是一種公稱壓力 PN 為 0.1MPa~4.0MPa、公稱通徑 DN 為 10mm~300mm 的管接頭。今天我們來學習一下這種管接頭的性能試驗方法。

根據相關標準規定，該型管接頭的性能試驗項目包括水壓試驗、徑向抗彎矩試驗和氣密性試驗這三項，對應的試驗方法如下：

各種規格的管接頭應按不多于 100 件為一批任意抽取 2 件進行水壓試驗和徑向抗彎矩試驗。

1、水壓試般

1.1 水壓試驗前，先將管接頭反復裝拆 5 次，然后進行水壓試驗。

1.2 水壓試驗應采用常溫清水，試驗壓力為規定的 20℃ 時最高無沖擊工作壓力的 1.5 倍。當管接頭采用不銹鋼材質時，試驗用清水中氯離子含量不超過 25mg/L。

1.3 試驗時壓力應緩慢上升，達到規定試驗壓力時，保壓時間不得少于 3min，應無滲漏現象。

2、徑向抗彎矩試驗

2.1 徑向抗彎矩試驗可與水壓試驗相結合進行，也可在水壓試驗合格后單獨進行。

2.2 試驗時，試件按圖 1 的規定安放，并在管接頭外部垂直于地面配掛質量為 204kg 重物，然后按 1.2 的規定對管道和管接頭內部通入介質及壓力，保壓時間不少于 5min，應無泄漏現象。

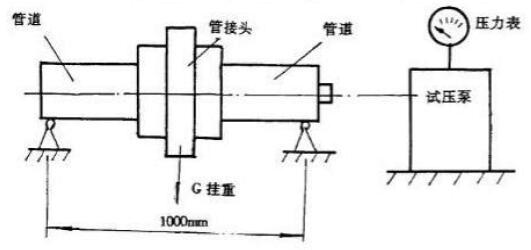

圖 1 徑向抗彎矩試驗試件安裝圖

3、氣密性試驗

3.1 管接頭原則上不進行氣密性試驗，若用戶有要求時，應在合同中注明。

3.2 氣密性試驗應在水壓試驗和徑向抗彎矩試驗合格后，且逐件進行。試驗時，將管接頭浸入水中或在空氣中外表面涂試漏劑，以空氣為試驗介質，試驗壓力按管接頭的實際工作壓力進行，保壓 5min，應無滲漏的現象。
