石油鉆采設備用氣動元件-梭閥耐壓和耐久性能試驗方法：

1、梭閥耐壓性能試驗方法：

1.1 試驗裝置

1.1.1 試驗裝置的回路如圖 1 所示，并應符合規定。

圖 1

1——氣源；2——增壓裝置；3——氣罐；4、7——精密壓力表；

5——閥門；6——減壓閥；8——被試閥；9——堵頭

1.1.2 試驗回路中所用的儀表、元件、連接管線及接頭的公稱壓力應高于被試閥公稱壓力的 1.5 倍。

1.2 試驗步驟

1.2.1 將壓縮空氣增壓，使其比被試閥公稱壓力的 1.5 倍高 0.1MPa。

1.2.2 打開閥門 5，調節減壓閥 6，使精密壓力表7的壓力值為被試閥的規定試驗壓力，并保持壓力值恒定。

1.2.3 保壓1min，關閉閥門 5 及減壓內 6，并排掉被試閥及管線的壓縮空氣。

2、梭閥耐久性能試驗方法

2.1 試驗裝置

試驗裝置的回路如圖 2 所示，并應符合規定。

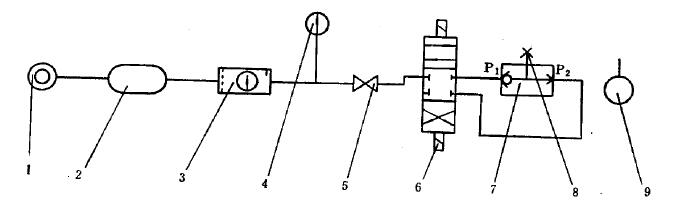

圖 2

1——氣源；2——氣罐；3——氣源處理裝置；4——精密壓力表；5——閥門；

6——三位四通電磁閥；7——被試閥；8——堵頭；9——計數裝置

圖 2 中計數裝置及三位四通電磁閥的控制電路應另行設計。

2.2 試驗步驟

2.2.1 調節氣源處理裝置 3 中的減壓閥，使精密壓力表 4 的壓力為規定值。

2.2.2 打開閥門 5，操縱三位四通電磁閥 6，使其按 0.5?1Hz 的頻率動作。

2.2.3 觀察并記錄計數裝置 9 的數值。

2.2.4 被試面動作 3*10⁵ 次后允許清洗或加潤滑劑，但不得更換零件，試驗可連續，也可間斷進行。

2.2.5 被試閥的動作次數達到 1.5*10⁶ 次后，停止式驗。

2.2.6 經耐久性試驗后的被試閥按“泄漏量試驗”和“正常換向試驗”的規定進行試驗。
