在注蒸汽封隔器的高溫檢驗中，壓縮式封隔器的高溫檢驗方法與擴張式封隔器的高溫檢驗方法有所不同，對應的試驗方法如下：

1、壓縮式封隔器的高溫檢驗

1.1 檢驗條件

檢驗條件如下：

a）溫度：按工作溫度；

b）介質：按工作條件及設計要求；

c）檢驗設備：試壓泵（額定壓力不小于 60MPa，額定排量不小于 22L/min）、高溫壓力試驗裝置、溫度測量及控制裝置。

1.2 檢驗步驟

1.2.1 如圖 1 所示，將封隔器裝入高溫壓力實驗裝置內，并將試壓泵、溫度測量與控制裝置連接好。

1——試壓泵；2——水槽；3——高溫壓力試驗裝置；4——封隔器；5——壓力表；

6——電加熱及保溫裝置；7——溫度測量及控制裝置

圖 1 封隔器高溫室內檢驗裝置示意圖

1.2.2 將檢驗介質加熱到地層溫度。

1.2.3 給封隔器加載荷使封隔器坐封。

1.2.4 將介質加熱到額定工作溫度。

1.2.5 從封隔器上方加工作壓力，在恒溫狀態下保持 8h。

1.2.6 從封隔器下方加工作壓力，在恒溫狀態下保持 8h。

1.2.7 降溫至 200℃ 以下，解封封隔器。

1.2.8 取出封隔器，檢驗及外觀。

1.2.9 封隔器的坐封、解封參數符合表 1 的規定，且無滲漏，無上、下滑動為合格。

表 1 壓縮式封隔器和基本參數

2、擴張式封隔器的高溫檢驗

2.1 檢驗條件

檢驗條件同 1.1。

2.2 檢驗步驟

2.2.1 如圖 2 所示，將封隔器裝入高溫壓力實驗裝置內，并將試壓泵、溫度測量與控制裝置連接好。

2.2.2 將介質加熱到 200℃，給封隔器加軸向力 2kN，檢驗封隔器是否坐封。

2.2.3 將介質加熱到額定工作溫度。

2.2.4 從封隔器下方加工作壓力，在恒溫狀態下保持 8h。

2.2.5 降溫解封封隔器，并記錄解封溫度。

2.2.6 取出封隔器，檢查外觀。

1——試壓泵；2——水槽；3——高溫壓力試驗裝置；4——封隔器；5——壓力表；

6——電加熱及保溫裝置；7——溫度測量及控制裝置

圖 2 擴張式封隔器高溫室內檢驗裝置示意圖

2.2.7 封隔器的坐封參數符合表 2 的規定，且無滲漏為合格。

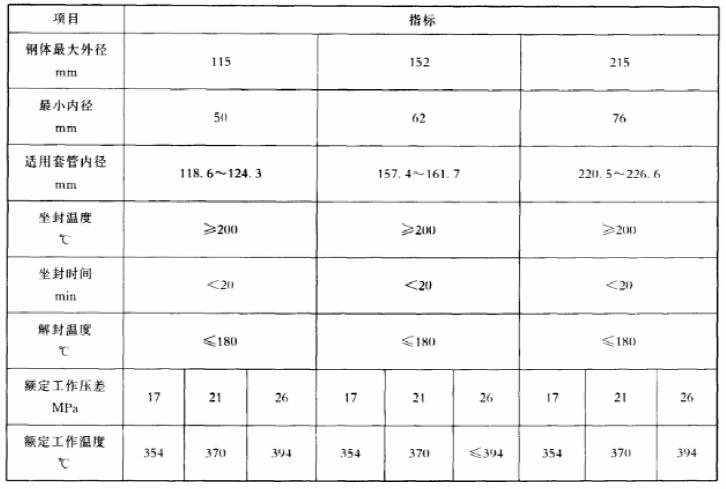

表 2 擴張式封隔器基本參數
