方法適用于航天液壓系統中使用的軟管、導管和接頭組件進行脈沖試驗，用于試驗的液壓脈沖試驗臺所產生的動態脈沖跡線應與圖 1 所示跡線的形狀相近似，且必須限制在圖 1 所指出的陰影 K 域內，試驗具體技術要求和方法的要求如下：

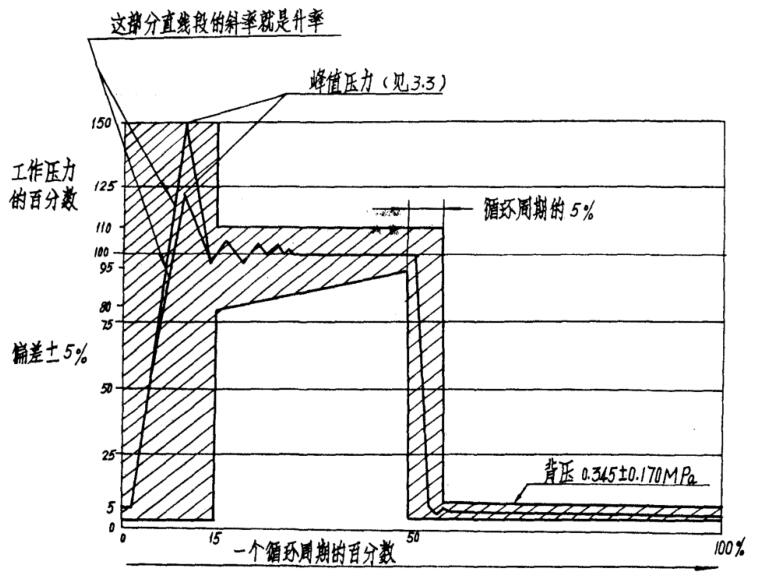

圖 1 脈沖試驗的壓力周期曲線

1、技術要求

1.1 試件的準備

試件的準備應在專用技術文件中規定。試件應滿足專用技術文件的試驗要求和相應的試驗方法。

1.2 軟管組件的老化

按專用技術文件的規定。

1.3 軟管組件的腐蝕預處理

當專用技術文件規定需做腐蝕預處理時，按下面的程序進行：

a）將試件加壓至工作壓力；

b）使試件在室溫下保持此壓力，并在 3.5% 的鹽（NaCl）溶液中浸漬 8~10min 然后在空氣中干燥 50~52min。此浸漬和空氣干燥過程應重復 50 次。

1.4 試驗油液

試驗油液應是規定的航空系列液壓油或其它能與試件相容的液壓油。

2、試驗方法

本試驗方法用于確定軟管、導管和接頭組件承受液壓脈沖的能力。

在設計定型階段的鑒定檢驗和型式檢驗時，應進行此項試驗。

2.1 除非另有規定，在試驗軟管組件時，循環頻率應為 70±5次/min，壓力的升率應按表 1。試驗順序應在專用技術文件中規定。

2.2 試驗導管和接頭組件（包括管座和管嘴）時，循環頻率應為 70±5次/min，壓力的升率按表 1，試驗順序按表 2。循環總數為 2*10⁵。

按試驗順序進行試驗時，試件達到規定的溫度并穩定后，至少保溫一小時，再進行試驗。試驗期間試驗溫度應保持在規定的偏差內。

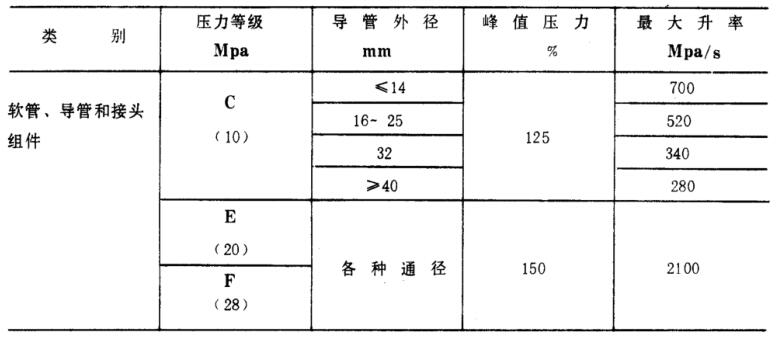

表 1

2.3 峰值壓力和油液溫度應在岐管處測量，環境溫度應在離試件 150mm 的范圍內測量。

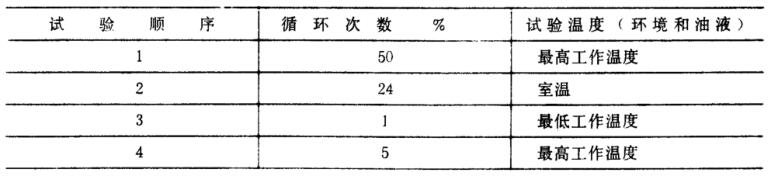

表 2

注：表中未示出的循環次數的差額（20%），可全加在任一道試驗順序上，也可分加在幾道試驗順序上。
