今天給大家帶來的是核級閥門用金屬波紋管的耐壓及循環壽命試驗方法。根據相關標準規定，核級閥門用金屬波紋管（以下簡稱波紋管）的循環壽命試驗前應先進行耐壓能力試驗，對應的要求及試驗方法如下：

1、波紋管耐壓能力試驗

1.1 要求

波紋管及其組件應能承受閥門 38℃ 時工作壓力的 1.5 倍或設計壓力 1.25 倍，目視波紋管應無可見的變形。

1.2 試驗方法

循環壽命前進行靜水壓試驗。

試驗介質為油或水。

可以在閥門組件中或模擬閥門組件的試驗夾具中進行。

波紋管組件在室溫或 38℃ 條件下，以 1.5 倍工作壓力或 1.25 倍設計壓力進行水壓試驗，DN≤100mm 試驗時間不少于 5min，DN＞100mm 試驗時間不少于 15min。

波紋管組件長度應固定，長度為常規閥門開啟時的長度。在試驗過程中應防止波紋管被拉伸和壓縮。壓力施加應與波紋管工作時受壓方式一致。結果應符合 1.1 的規定。

2、波紋管循環壽命試驗

除合同另有規定，閘閥、截止閥波紋管的循環壽命應符合表 1 的規定。

表 1 波紋管最小循環壽命

2.2 試驗方法

可以在閥門組件中或模擬閥門組件的試驗夾具中進行。當主體閥門需要時，應按主體閥門要求進行高溫循環壽命試驗。結果應符合 2.1 的規定。

波紋管高溫下工作的循環壽命次數，也可參照附錄 A 轉化為常溫循環壽命次數，在常溫下進行循環壽命試驗。

循環的頻率應考慮不正常的快速循環可能產生的過熱。循環頻率不應超過每秒一次。

循環試驗應在室溫或 38℃ 時的工作壓力和工作行程下進行。加壓方式同壓力試驗一樣。

完成循環試驗后，每一個試驗件充入內壓 0.6MPa 氣體，試驗應顯示無泄漏。也可以按規定進行氦質譜檢漏。

以上就是今天的分享！如果您對用于上述試驗的波紋管耐壓及循環壽命試驗裝置感興趣，歡迎與我們聯系！電話：0755-8889 8859.

附錄 A

（資料性附錄）

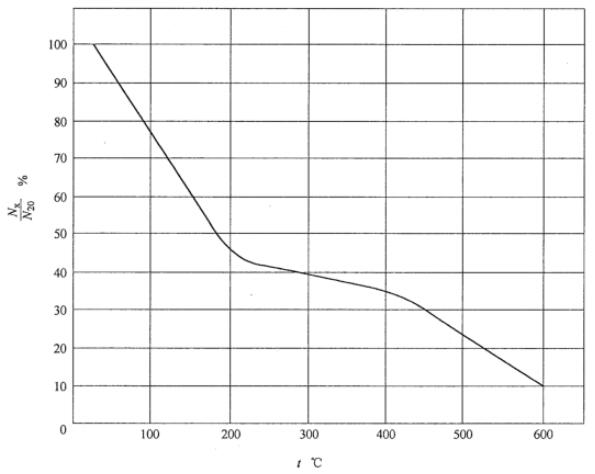

波紋管工作次數與工作溫度t的關系曲線

N_x——x℃所求溫度下的循環壽命；

N₂₀——20℃溫度下的循環壽命。

圖 1 波紋管工作次數與工作溫度t和關系曲線

示例：

某核級波紋管產品，要求在350℃進疲勞壽命次數為2000次，那么在常溫下疲勞壽命次數應為：

查圖 1 曲線可知，350℃時系數為0.37.

N₃₅₀/N₂₀=0.37 2000/N_20℃=0.37 N_20℃=5405
