今天給大家帶來的分享是關于擴張式封隔器的常溫檢測項目及各項目對應的試驗方法。

警告：擴張式封隔器的常溫檢驗中涉及到較高壓力條件下的操作，實驗室人員應有正規實驗室工作的實踐經驗。本標準并未指出所有可能的安全問題，使用者有責任采取適當的、安全的健康措施，并保證符合國家有關法規規定的檢驗條件。

擴張式封隔器常溫檢驗儀器設備由試壓泵、檢驗套管、專用工具和量具等部分組成。檢驗在室溫下進行，通常采用"-10#柴油或水"為檢驗介質，具體檢驗項目及步驟如下：

1、零部件檢驗

封隔器零部件檢驗應符合設計要求。

2、封隔器組裝

封隔器組裝過程中涉及的有關封隔器原始數據參考附錄 A 填寫。

3、擴張性能檢驗

在自由狀態下以低于 10L/min 排量向封隔器內加壓，當封隔器封隔件擴張至表 1 中封隔件擴張外徑規定尺寸時，記錄擴張壓力，放壓。

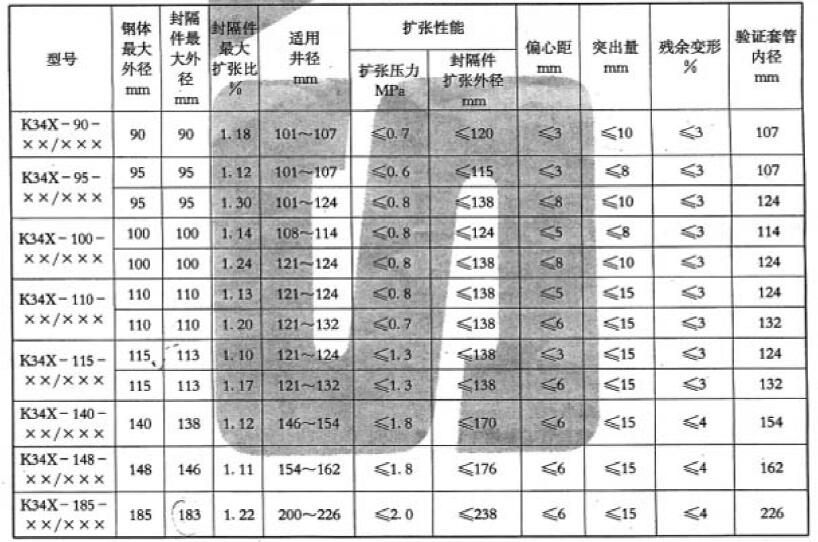

表 1 不同型號封隔件性能技術指標

4、偏心距、突出量檢驗

4.1 將封隔器放入檢驗套管內，向封隔器內施加坐封壓力。

4.2 測定封隔件偏心距、突出量等參數。

4.3 放壓。

5、坐封、解封性能檢驗

5.1 向封隔器內加坐封壓力，使封隔器坐封。

5.2 按表 2 規定時間穩壓。

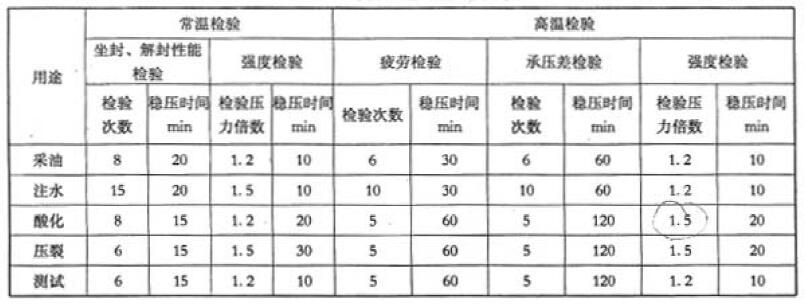

表 2 不同溫度檢驗技術要求

5.3 將封隔器解封。

5.4 按表 2 要求重復 5.1~5.3 步驟。

6、強度檢驗

6.1 按額定工作壓差及表 2 規定的檢驗壓力倍數計算得到的壓力值，向封隔器內施加強度檢驗壓力。

6.2 按表 2 規定時間穩壓。

6.3 將封隔器解封。

6.4 重復 6.1~6.3 步驟兩次。

7、測量封隔件殘余變形

取出封隔器，用外卡尺、深度尺測量封隔件檢驗后最大外徑，根據公式（１）計算殘余變形。

δ＝（D₂-D₁）/D₁*100%·········（1）

式中：

δ——殘余變形；

D₂——檢驗后封隔件最大直徑，單位為毫米（mm）；

D₁——檢驗前封隔件直徑，單位為毫米（mm）。

8、檢驗結果判斷

8.1 封隔器擴張壓力、偏心距、突出量、殘余變形小于或等于表 1 規定指標為合格。

8.2 坐封、解封性能檢驗：全部檢驗坐封、解封順利，不滲不漏無壓降，三項均滿足為合格。

8.3 強度檢驗：全部檢驗坐封、解封順利，不滲不漏無壓降，三項均滿足為合格。

8.4 檢驗數據填寫參考表 A.1 和表 A.2。

附錄A

（資料性附錄）

封隔器檢驗記錄表格式

封隔器檢驗記錄格式見表 A.1～表 A.2。

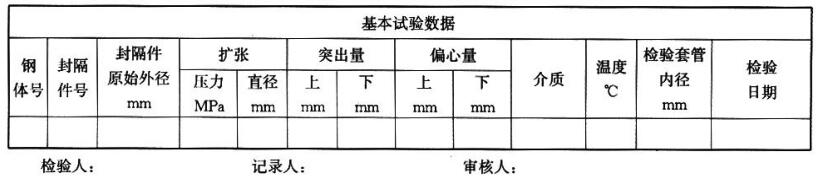

表 A.1 擴張式封隔器基本檢驗數據表

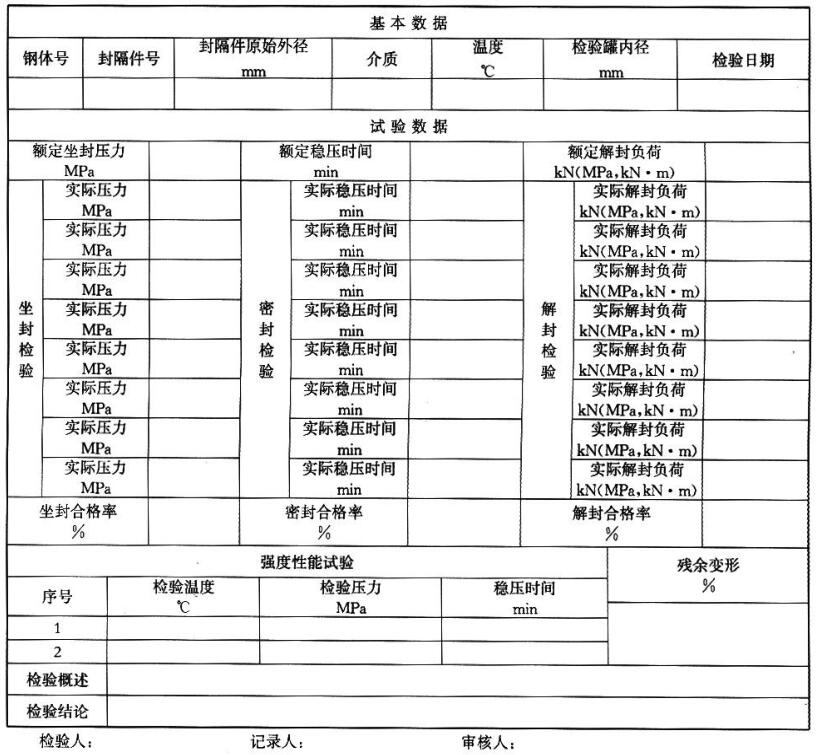

表 A.2 擴張式封隔器常溫檢驗數據表
