根據產品相關標準規定，釬焊式銅管管件（以下簡稱釬焊管件）應具有符合要求的連接性能：釬焊管件與管路連接后，應無滲漏、脫落和塑性變形。釬焊管件的連接性能試驗要進行耐壓、負壓、拉拔、溫度變化等合計 4 項內容的測試，各項內容對應的試驗方法如下：

1、耐壓試驗

將釬焊管件兩端與長度為 200mm 的銅管卡壓連接，組成一組試樣，進行耐壓試驗，試驗介質為自來水，其試驗壓力為 2.5MPa，持壓 1min，檢查釬焊管件與銅管連接部位，結果應符合要求。

2、負壓試驗

應使用 3 個不同公稱通徑的釬焊管件分別與長度為 200mm 的等徑管件卡壓連接后構成一組試件，試驗時，室溫為（20±5）℃；試驗壓力為 -80kPa，在該試驗壓力下，保持 1h 后，釬焊管件和銅管內壓降應不大于 5kPa，檢査釬焊管件與銅管連接部位，結果應符合要求。

3、拉拔試驗

選用等徑管件，兩端與長度為 300mm 的銅管釬焊連接，組成一組試件，向管內封入 0.6MPa 氣壓，固定在拉伸試驗機上。進行拉拔試驗時，以 2mm/min 的速度進行拉伸，測定出現泄漏的最大拉伸力，此時的拉伸力應不小于 GB/T 8619—1988 第 4 章規定的斷裂載荷。檢查釬焊管件與銅管連接部位，結果應符合要求。

4、溫度變化試驗

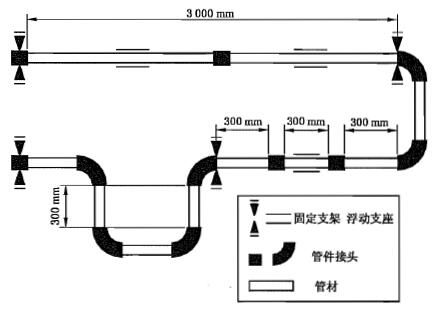

溫度變化性能試驗裝置如圖 1 所示，此項試驗應在（20±5）℃ 和（93±2）℃ 時用（0.1±0.01）MPa 內壓來進行 5000 次循環變化，一個循環為（30±2）min，冷熱水各保持 15min。在銅管外徑大于 54mm 時，進行 2500 次循環變化，一個循環為（60±2）min。檢查各連接部位，結果應符合要求。

圖 1 溫度變化試驗裝置
