今天給大家帶來的分享是關于液壓電液動換向閥和液動換向閥的耐壓和耐久性試驗方法。

1、電液動換向閥和液動換向閥耐壓性試驗

1.1 試驗要求

電液動換向閥和液動換向閥各承壓油口應能承受該油口最高工作壓力的 1.5 倍壓力，不應有外滲漏及零件損壞等現象。

1.2 試驗方法

各泄油口與油箱連通。調節溢流閥 2-1，調節壓力從最低工作壓力開始，以每秒 2% 的速率遞增，直至被試閥 4 額定壓力的 1.5 倍。達到后，保壓 5min。

1-1、1-2——液壓泵；2-1、2-2、2-3——溢流閥；3-1、3-2、3-3、3-4、3-5、3-6、3-7——壓力表；

4——被試閥；5——流量計；6-1、6-2——單向節流閥；7——電磁換向閥；8——蓄能器；9——截止閥；

10——溫度計；11-1、11-2、12-1、12-2——過濾器；13——單向閥。

注：圖中以“電液動換向閥”符號代表“被試閥”。

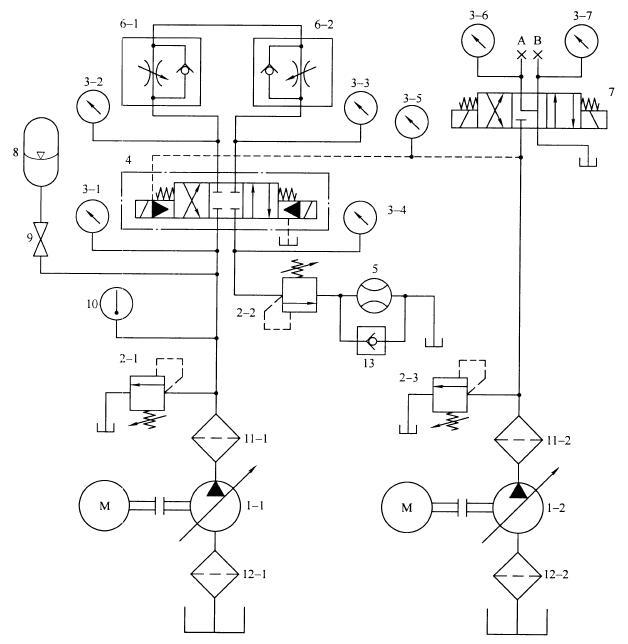

圖 1 出廠試驗回路原理圖

2、電液動換向閥和液動換向閥耐久性試驗

2.1 試驗要求

在額定工況下，電液動換向閥和液動換向閥應能承受耐久性指標規定的動作次數，其零件不應有異常磨損和其他形式的損壞，各項性能指標下降不應超過規定值的 10%。

2.2 試驗方法

調節溢流閥 2-1 和單向節流閥 6-1（或單向節流閥 6-2），使被試閥 4 的 P 油口壓力為額定壓力，再調節溢流閥 2-2，使被試閥 4 的 T 油口壓力為規定背壓值，并使通過被試閥 4 的流量為試驗流量，然后調節溢流閥 2-3，使控制回路達到適當的控制壓力。應用換向閥耐久性試驗臺將被試閥 4 以（20~40）次/min 的頻率連續換向，記錄被試閥 4 的換向次數，在達到耐久性指標中所規定的換向次數后，檢查被試閥4的主要零件和主要性能指標。

為使換向到位，電液動換向閥 4 宜裝配成外部控制形式進行耐久性試驗。

1-1、1-2——液壓泵；2-1、2-2、2-3——溢流閥；3-1、3-2、3-3、3-4、3-5、3-6、3-7——壓力表；

4——被試閥；5——流量計；6-1、6-2——單向節流閥；7——電磁換向閥；8——蓄能器；9——截止閥；10——溫度計；

11-1、11-2、12-1、12-2——過濾器；13-1、13-2、13-3、13-4、13-5、13-6、13-7——壓力傳感器；14——單向閥。

注：圖中以“電液動換向閥”符號代表“被試閥”。

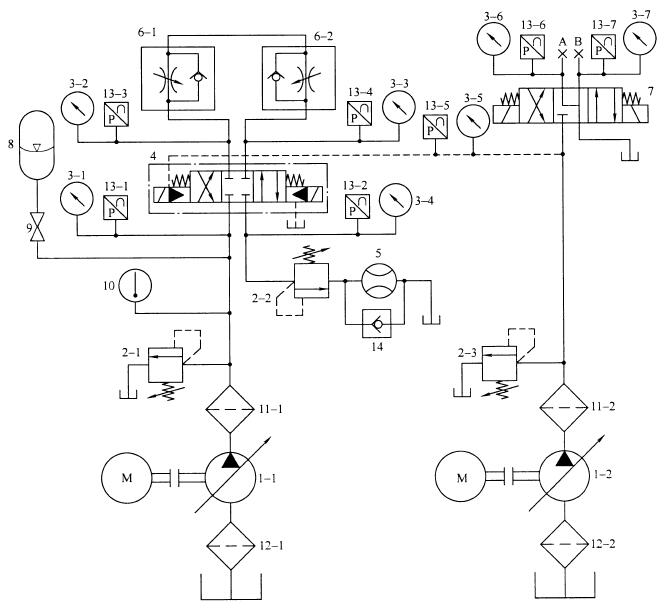

圖 2 型式試驗回路原理圖
