液壓導管及連接件的彎曲疲勞試驗：

1、試驗要求

1.1 試驗應力：試驗試樣最大許可彎曲疲勞應力決定于組合應力 Sf。組合應力有拉伸應力 Sp 和彎曲應力 S 組成，即 Sf=Sp+S。

1.2 試驗循環次數

試驗試樣應能承受 10⁷ 循環，試驗期間試件不允許發生任何故障。試驗盡量不間斷進行。

1.3 彎曲試驗裝置

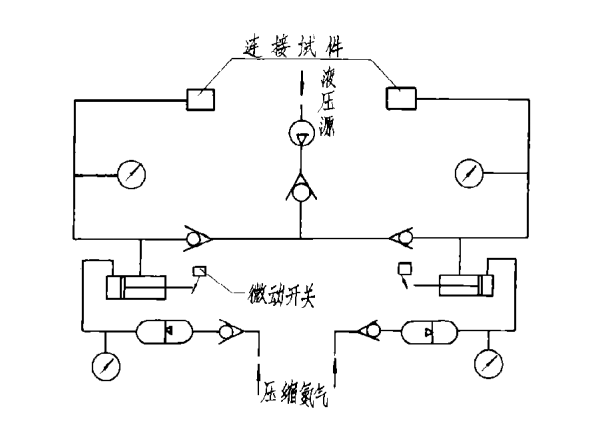

試驗裝置應能對導管和直通接頭、過隔板接頭以及其他接頭如彎接頭、三通接頭等試件進行試驗。試驗裝置應能在試驗中保持所需要的恒壓。液壓油采用飛機系統用油。試驗裝置還可有一套自動切斷裝置的增壓系統，即當出現故障或壓力降低時，切斷裝置應能自動工作，其原理如圖所示：

2、試驗方法

2.1 平面懸臂梁彎曲試驗方法

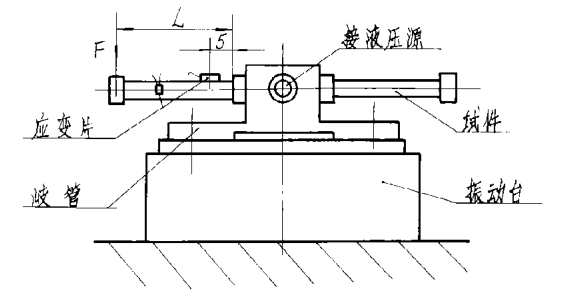

彎曲試驗裝置應類似下圖。它應包括一個振動臺，一個可安裝六套試件的歧管，一套給時間充壓并能試驗中保持靜態工作壓力的液壓系統。

時間對稱地安裝在歧管兩側，將歧管剛性的固定在振動臺上，用一組軟管組件使歧管與液壓源或增壓系統相連。

試驗頻率：25~140Hz。

2.2 平面簡支梁彎曲試驗方法

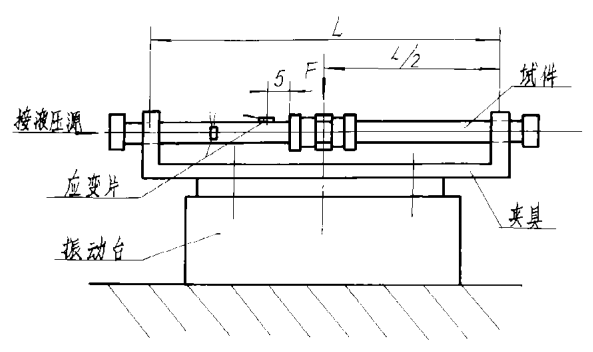

試驗設備：彎曲試驗裝置應如下圖所示，包括一個振動臺，一套能使時間實現簡支的夾具，一套給試件充壓并能在試驗中保持靜態工作壓力的液壓系統。

時間對稱的分布在試驗夾具上，將試驗夾具剛性的固定在振動臺上用一組軟管組件使歧管與液壓源或增壓系統相連。

試驗頻率：25~140Hz。

3、液壓導管及連接件旋轉彎曲疲勞試驗機方法

3.1 10⁷ 次循環試驗

試驗方法和應力按照 HB 6442 中的 3.3 和 2.1 的規定進行試驗，試驗過程中導管和連接件不應出現滲漏和破壞。

3.2 繪制 S-N 曲線

S-N 曲線：以材料標準試件疲勞強度為縱坐標，以疲勞壽命的對數值 lg N 為橫坐標，表示一定循環特征下標準試件的疲勞強度與疲勞壽命之間關系的曲線，稱應力－壽命曲線，也稱 S-N 曲線。

可以用繪制 S-N 曲線來代替 10⁷ 次循環試驗，此時，為了繪制 S-N 曲線，需準備 8 個試驗件，每兩個試驗件用于四種應力水平之一。其中三組雙試件采取不同高應力水平以取得破壞時的循環數，一組雙試件在維持 10⁷ 次循環試驗不破壞較低應力 symc 水平。

試驗方法按照 HB 6442 3.3 進行。
