氣舉閥與單流閥試驗裝置主要由 4 大部分組成，分別是調試臺、溫水浴槽、壓力容器及探針測距儀。各部分的要求及功能如下：

1、調試臺

這是由制造廠家規定的用于調試充壓式或彈簧加載式氣舉閥的打開和關閉壓力的裝置。通常采用兩種類型的調試臺：“套筒式”調式臺（圖 1）和“封閉式”調試臺（圖 2）

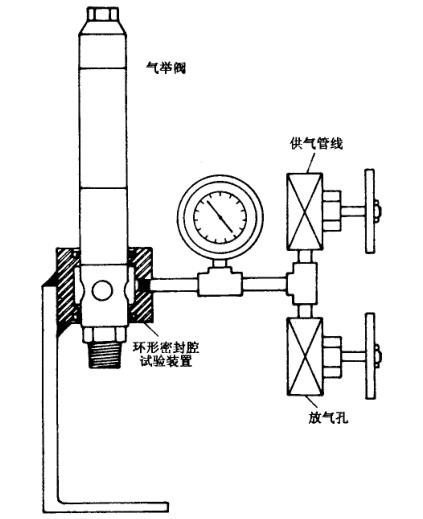

圖 1 典型套筒式試驗裝置

2、溫水浴槽

恒溫水浴槽是個盛滿水的容器，幾個氣舉閥浸沒到水中，使它們保持在幾個預定的控制溫度上。

恒溫水浴溫度通常控制在 15.5℃（60℉）。如果水溫不足 15.5℃（60℉），那么用于調試氣舉閥的壓力必需相對恒溫水浴溫度來調整。恒溫水浴對充壓式氣舉閥是十分必要的。對于彈簧加載式氣舉閥則不需要恒溫水浴，因為其對溫度不敏感。

3、壓力容器

該裝置是允滿水的容器，至少耐壓 34.5MPa（5000psig）。把氣舉閥插入該容器中，并在規定時間和周期內承受預定的外壓。

4、探針測距儀

這是一種當壓力作用到波紋管上時用以測量閥桿行程的儀器。圖B3是這種儀器的簡圖。探針測距儀的探桿與閥是電絕緣的。一個連續測量決定探桿何時與閥桿接觸。

5、典型氣舉閥垂直插入試驗架

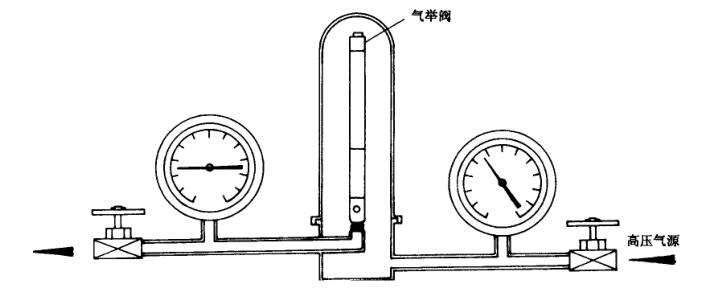

圖 2 典型密閉試驗裝置

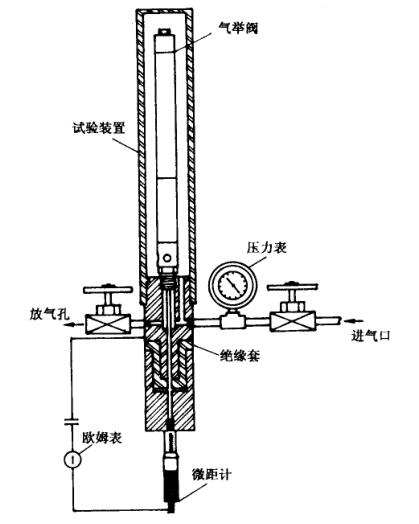

圖 3 典型氣舉閥探針測距試驗臺

典型氣舉閥垂直插入試驗架見圖 4 。

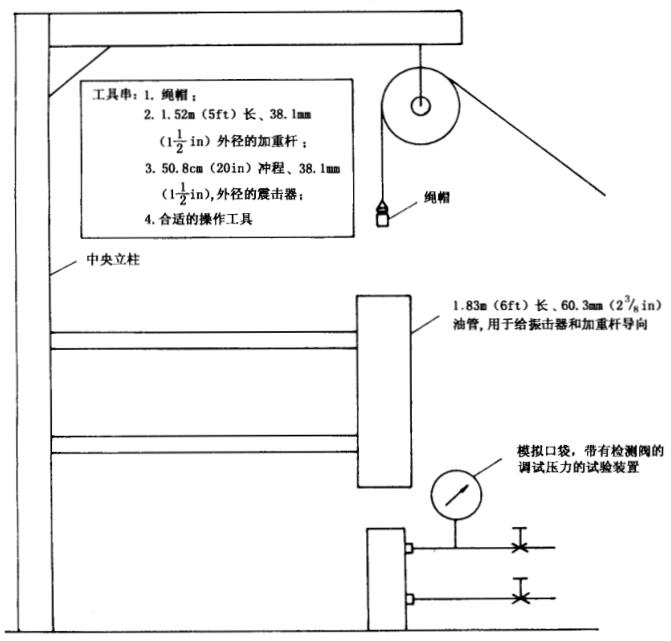

圖 4 典型氣舉閥垂直插入試驗架
