今天給大家帶來的分離是關于液壓卸荷溢流閥的耐久性性能試驗方法。

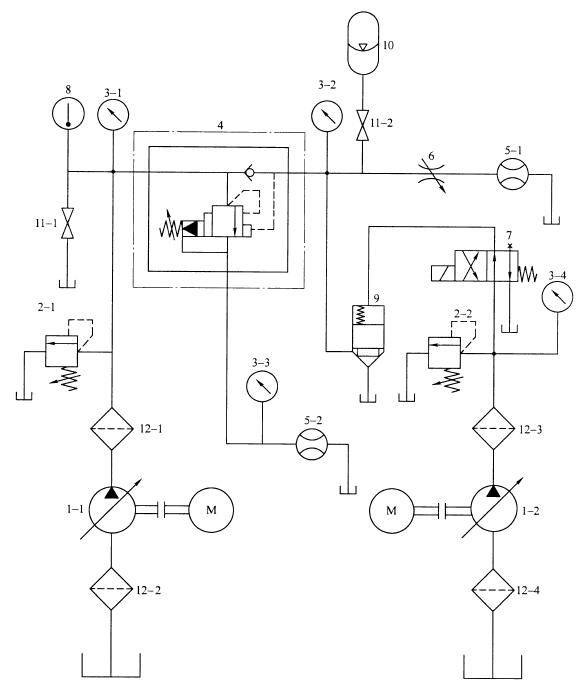

1、試驗回路原理見下圖 1。

1-1、1-2——液壓泵；2-1、2-2——溢流閥；3-1、3-2、3-3、3-4——壓力表（瞬態試驗時，壓力表3-1、3-2處還應接入壓力傳感器）；

4——被試閥；5-1、5-2——流量計；6——節流閥；7——電磁換向閥；8——溫度計；9——階躍加載閥；

10——蓄能器（0.63L或1.6L~6.3L）；11-1、11-2——截止閥；12-1、12-2、12-3、12-4——過濾器。

圖 1 試驗回路原理圖

2、試驗要求及規定

在額定工況下，卸荷溢流閥應能承受耐久性指標（見下表 1）規定的動作次數，其零件不應有異常和其他形式的損壞，各項性能指標下降不應超過規定值的 10%。

表 1 液壓卸荷溢流閥耐久性的性能指標

3、試驗方法

調節被試閥至調壓范圍上限值，并使通過被試閥的流量為試驗流量。調節節流閥 6，使被試閥的P油口以 20次/min~40次/min 的頻率進行自動升壓和卸荷。在試驗過程中，記錄被試閥的動作次數。在達到耐久性指標所規定的次數后，按照 2 的要求檢查被試閥的主要零件和性能。
