呼吸器用復合氣瓶（全稱為呼吸器用鋁內膽碳纖維全纏繞復合氣瓶，以下簡稱呼吸氣瓶）是一種工作壓力不大于30MPa，公稱容器不大于12L，且可重復充裝呼吸氣體的氣瓶。根據相關標準規定，該類型氣瓶無論是出廠檢驗還是型式試驗，都需要進行水壓爆破試驗（其中出廠檢驗只需抽取批量中的1只進行試驗，型式檢驗則需抽取3只進行試驗），具體試驗要求及方法如下。

呼吸氣瓶在進行水壓爆破試驗時，應勻速加壓至最小爆破壓力（最小爆破壓力：氣瓶設計時規定的水壓爆破試驗應滿足的最低爆破壓力值。），保壓至少 5s，然后加壓直到爆破。加壓速率每秒不超過 1.37MPa，試驗方法應符合以下的規定。

溫馨提示：呼吸氣瓶水壓爆破試驗具有較高的危險性，必須注意以下 3 個安全事項：

1、進行爆破試驗的受試瓶應設有安全可靠的隔離裝置。

2、測試壓力超過氣瓶的水壓試驗壓力后任何人不得靠近。

3、嚴禁在有壓力的情況下拆裝管道、測量儀表、受試瓶等承壓件或擰緊承壓管道的接頭。

首先，我們來了解一下呼吸氣瓶水壓爆破試驗原理：

試驗以水為加壓介質，逐步增大受試瓶的壓力，直至受試瓶爆破。測定受試瓶的屈服壓力和爆破壓力。并核查氣瓶斷口特征和瓶體破裂形態。

其次，我們再來學習兩個術語：

1、爆破壓力：氣瓶爆破過程中實際達到的最高壓力。

2、屈服壓力：氣瓶在內壓作用下，筒體材料開始沿壁厚全屈服時的壓力。

然后，是關于呼吸氣瓶水壓爆破的兩點測試要求

1、測試前準備

1.1 檢查環境溫度和試驗用水溫度,調整并保持其在 5℃ 以上。

1.2 測定受試瓶(不含纏繞氣瓶)的實際壁厚,測試點應不少于 12 點（筒體的上、中、下三個部位和圓周的四個方位）。

1.3 測定受試瓶（不含纏繞氣瓶）筒體的上、中、下三個部位的實際周長。

1.4 測定受試瓶的實際容積。

2、升壓速率

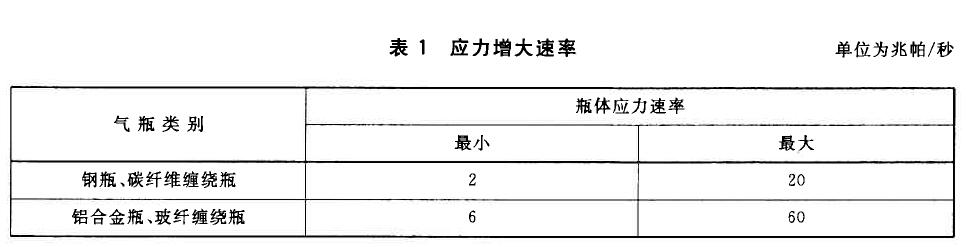

測試過程中，受試瓶在屈服壓力范圍內的升壓速率，應保證瓶壁的應力增大速率在下表 1 規定的范圍內。

最后，水壓爆破試驗時先勻速加壓至最小爆破壓力，保壓至少 5 s，然后加壓直到爆破。加壓速率毎秒不超過 1.37 MPa。

特殊情況處理

1、測試過程中，當受試瓶的試驗壓力未達到氣瓶屈服壓力而遇到設備或系統出現故障以致測試不能持續進行時，允許在故障修復后重新進行測試。

2、若受試瓶的壓力已超越氣瓶屈服壓力，不管任何原因造成的測試停止，該受試瓶不能再行測試。應另外抽取樣品重新進行。

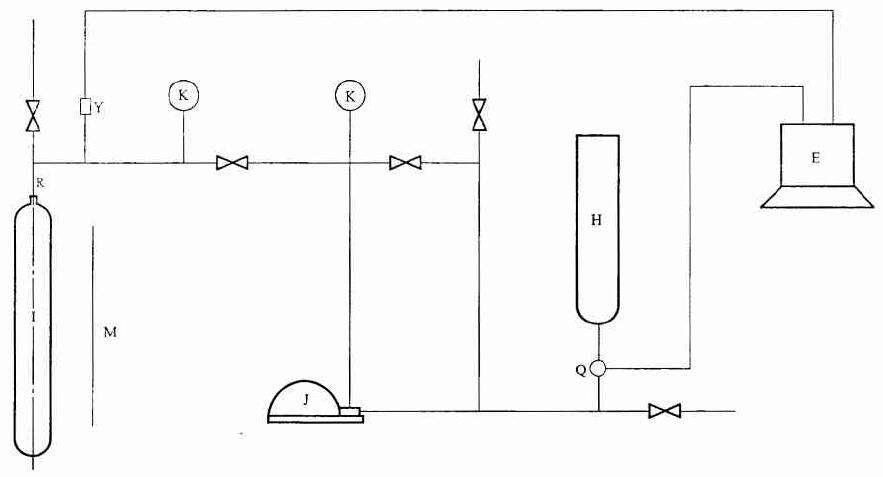

說明：J——增壓裝置；I——受試瓶；R——專用接頭；H——貯水容器；K——壓力測量儀表；

E——計算機；Y——壓力傳感器；Q——流量傳感器；M——安全防護設施。

圖 1 氣瓶水壓爆破測試系統示意圖

合格標準：實測爆破壓力不低于最小爆破壓力，爆破超始位置應在氣瓶筒體部位。
