自動噴火滅火系統灑水噴頭布水試驗

1、非邊摘型噴頭

試驗室的面積應不小于 7 m * 7 m ，取 4 只同種安裝形式、同口徑的噴頭呈正方形安裝于試驗管路 上，噴頭軛臂應與供水管平行。干式噴頭應取其產品的最短規格進行試驗 。

吊頂與直立型噴頭濺水盤之間的距離為 50 mm ，與下垂型噴頭濺水盤之間的距離為 275 mm , 齊平、嵌入、隱蔽式噴頭應取其最嵌入的位置，安裝在不小于 6 m * 6 m 的吊頂上，吊頂置于試驗室的中央。試驗噴頭通過三通或彎頭直接安裝在水平管路上 ，或通過通徑為 25 mm 、長度不小于 150 mm 的短管和變徑聯接在水平管路上。

三種公稱口徑的噴頭的保護面積和灑水密度在下表中給出。公稱口徑為 15 mm 和 20 mm 的噴頭 應在規定的兩種條件下分別進行試驗 。

4 只噴頭之間保護面積內的灑水密度由正方形集水盒測量，集水盒的邊長為 500 mm ，吊頂距集水 盒上邊緣 2.7 m，集水盒位于 4 只噴頭下方保護面積的中央，試驗集水時間不應少于 3 min。

試驗結果應符合下述規定。

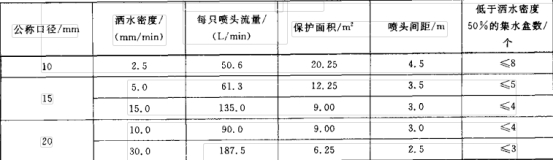

非邊墻型灑水噴頭按上述規定的方法進行試驗時，應符合下表 1 的規定。

2、邊墻型噴頭

試驗室面積不應小于 7 m * 7 m ，取 2 只同型號同口徑的邊墻型噴頭，沿著一面墻安裝于試驗管路上。噴頭間距為3 m ，吊頂距每只噴頭濺水盤之間的距離為 100 mm , 2 只噴頭之間保護面 積內的水分布用 36 只邊長為 500 mm 的集水盒測量。吊頂距集水盒上邊緣的距離為 2.14 m ，36 只集水盒位于 2 只噴頭之間區域的地面上。第一行集水盒應平行于噴頭后的墻 面，距墻 600 mm ，另外 ，將 一行 6 個集水盒置于 2 只噴頭之間的地上貼近墻面，收集灑在墻面上的水。墻的表面應用不透水、不吸水的材料覆蓋，水應能從墻面上直接導入集水盒中。在此行集水盒上方置 一檔板，以防止從噴頭中灑出的水直接進入集水盒。

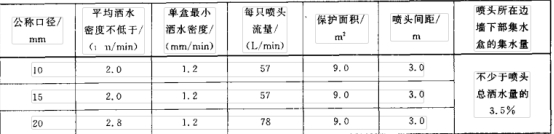

邊墻型噴頭的試驗條件見下表，試驗灑水時間為 10 min。計算集水盒的平均灑水密度和任一單只集水盒的灑水密度。檢查噴頭打濕其背后墻面的情況，試驗結果應符合下述規定。

試驗要求：

邊墻型灑水噴頭按上述規定的方法進行試驗時，應打濕噴頭所在墻下方距濺水盤 1.22 m 以下的全部墻面并符合上表 2 的規定。
