撓性管接頭是一種用于管道間連接的軟性連接件，此種接頭有吸收管件變形、減振吸噪和保護系統的作用。由于其作用的“特殊性”，所以對此產品的性能要求及試驗方法與普通接頭相比，也不盡相同，下面我們來了解一下。

1、撓性管接頭的性能要求：

1.1 密封性能：

撓性接頭在 1.25 倍公稱壓力下，保壓 5 min，密封處不得泄漏。

1.2 耐壓性能：

撓性接頭在公稱壓力下，保壓 5 min，不得泄露，零件不得損壞。

1.3 補償性能：

撓性接頭在公稱壓力下，各項位移性能應達到規定值。

1.4 耐沖擊性能：

撓性接頭在公稱壓力下，連續沖擊 7*104 次，不得有泄漏，零件不得損壞。

1.5 高溫性能：

撓性接頭在公稱壓力下，介質溫度 90℃，持續 30 min，不得泄漏，零件不得有損壞和殘余變形。

2、撓性管接頭的實驗方法

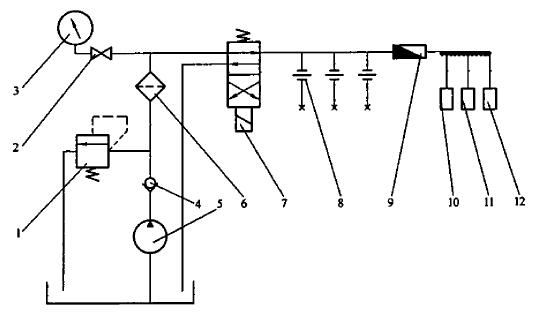

2.1 撓性管接頭的試驗原理見圖 1 。

1——溢流閥；2——壓力表開關；3——壓力表；4——單向閥；5——泵；6——過濾器；

7——換向閥；8——被試接頭；9——壓力傳感器；10——計數器；11——示數器；12——光線示波器。

圖 1 撓性管接頭的試驗裝置原理圖

2.2 試驗用介質為 GB/T3141 中粘度等級 32 的液壓液或城市工業用水。

2.3 密封試驗：

撓性管接頭一端封閉，另一端與壓力源連接，在 1.25 倍的公稱壓力下，保壓 5 min，應符合 1.1 的規定。

2.4 耐壓試驗：

撓性管接頭一端封閉， 另一端與壓力翻連接， 在 1.5 倍的公都壓力下，保壓 5 min， 應符合 1.2 的規定。

2.5 補償性能：

撓性管接頭一端封閉，另一端與壓力源連接，分別進行軸向伸長、壓縮和徑向位移以及角向位移的各項位移量的測定，其值應符合 1.3 的規定。

2.6 沖擊試驗：

在公稱壓力下，以每分鐘 15 次～60 次的頻率沖擊 7*104 次，試驗結果應符合 1.4 的規定。

2.7 高溫試驗：

撓性管接頭在公稱壓力下，介質溫度 90℃，持續 30 min， 試驗結果應符合 1.5 的規定。
