今天給大家帶來的分享是關于氣動管接頭耐壓試驗及額定壓力驗證測試要求及方法。

1、氣動管接頭耐壓試驗要求及方法

1.1 試驗條件和試驗裝置

1.1.1 試驗條件

a）除非用戶特別要求，測試應在室內溫度 23℃±5℃ 和相對溫度水平 65%±5% 條件下進行。

b）試驗用氣體介質：經過過濾度為 50 μm ～ 75 μm，分水效率不低于 80% 的空氣過濾器處理的壓縮空氣。

1.1.2 試件安裝

a）泄漏試驗、耐壓試驗、重復拆裝試驗、拉拔分離測試和額定壓力驗證測試的試件（指各種類型管接頭）安裝如圖 1 所示.接管長度 L≥10D。

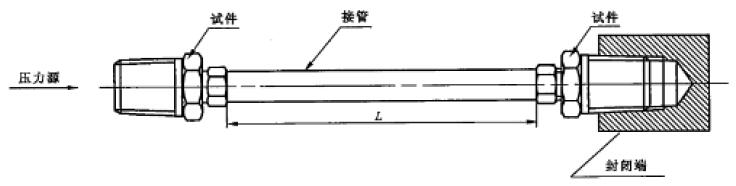

圖 1 試件和接管連接方法示意圖

b）試磁用接管璧厚按試驗壓力要求確定。

1.2 試驗規定及方法

1.1 試件按 1.1.2 的規定安裝。

1.2 試驗使用符合 1.1.1 b） 規定的壓縮空氣。

1.3 通入壓縮空氣至 1.5 倍額定壓力，保壓 2 min，不應有任何可見的永久變形、裂紋、零件（包括密封件）失效和滲漏現象。判斷泄漏的方法由制造商或用戶自選。

2、氣動管接頭額定壓力驗證測試要求及方法

2.1 本測試用于驗證制造商自行選定管接頭的額定壓力。

2.2 本測試用液體介質進行。

2.3 本測試的目的是保證產品工作的安全性。對內部零件、密封件在測試后的失效是允許的。試驗時可以加固或拆除內部零件，也可采取某些措施防止試驗時泄漏，但任何改進措施不得增加被測管接頭本體的結構強度。

2.4 以恒定速率增加壓力，達到 1.5倍～2倍 額定壓力后維持此壓力水平，保壓 1 min， 檢查是否正常， 再繼續升壓，達到下列規定的測試壓力，保壓 2 min， 在升壓過程中和測試后，應無爆裂，永久變形和因滲透出現的外表濕潤現象。各種管接頭的測試壓力規定如下：

a）插入式管接頭的測試壓力為 3 倍額定壓力；

b）快換式管接頭和其他形式的管接頭的測試壓力為 4 倍額定壓力，

c）塑料材料為主體的管接頭（插入式管接頭除外）的測試壓力為 5 倍額定壓力。
