今天給大家帶來的分享內容是關于航空發動機燃油噴嘴的性能試驗設備及技術要求。（如果您對航空發動機燃油噴嘴性能試驗設備感興趣，歡迎與我們聯系！電話：0755-8889 8859  QQ：459675648。）

1、試驗設備

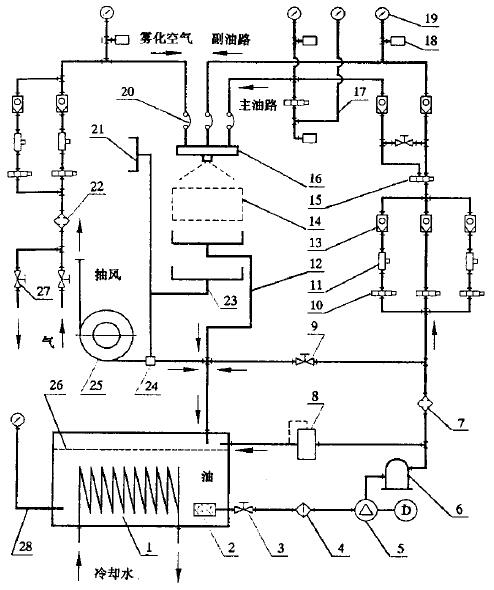

航空發動機燃油噴嘴性能試驗設備一般包括燃油噴嘴常規試驗器、霧化試驗器和燃油總管試驗器。它應由供油系統、供氣系統、抽風系統、電器系統和測試系統等組成。典型的噴嘴試驗設備示意圖見圖 1。

1.油箱 2.普通油濾 3.閥門 4.低壓油池 5.電機油泵 6.儲壓器 7.高壓油濾 8.安全閥

9.調壓閥 10.電磁閥 11.渦輪流量計 12.回油管 13.單向閥 14.側試系統 15.電磁閥

16.被測噴嘴或燃油總管 17.反壓測試系統 18.壓阻傳感器 19.壓力表 20.高壓軟管

21.室內抽風 22.空氣過濾器 23.設備內抽風 24.油氣分離器 25.抽風機

26.濾網 27.空氣調壓閥 28.油溫計

圖 1 燃油噴嘴試驗設備示意圖

2、測試系統

2.1 燃油噴嘴常規試驗器測試系統包括燃油流量測量、霧化空氣流量測量、噴霧錐角測量和燃油分布不均勻度測量。

2.2 霧化試驗測試系統包括 Malvem 儀或相移多普勒儀和激光全息攝影儀等。

2.3 燃油總管測試系統包括燃油總管流量測量和流量分布測量。

3、試驗設備的技術要求

3.1 所有基本參數的測量應滿足規定的計量量值傳遞要求。

3.2 噴霧錐角的測量宜采用光學法或探針法。光學法要求具有修正圖象失真度，提高圖象信噪比的功能。

3.3 安裝好的噴嘴應能沿噴嘴軸線上下可調，以滿足對不同噴嘴測量點所在位置的要求。

3.4 噴嘴應能以噴嘴中心線為軸旋轉 360°，以觀察其噴霧錐的變化。

3.5 噴嘴夾具中心線與噴嘴中心線偏離不應超過 2°。

3.6 應確保分布器的中心線與噴嘴中心線重合；測量光軸與噴嘴中心線垂直。

3.7 應具有微粒校準系統，以保證測量準確度。

3.8 噴霧室應具備取樣調節機構，以保證取樣適宜。

3.9 應確保所有管道與管道元件無滲漏現象。

3.10 應有風量調節裝置，在保證不影響霧錐的情況下抽風大小應可調。

3.11 試驗介質的溫度宜保持在 20℃±2℃ 范圍內，試驗間環境溫度宜保持在 25℃±5℃ 范圍內。

3.12 試驗間應保持干燥、無塵。
