1、試驗方法

膠管的曲撓液壓脈沖試驗方法有以下兩種：

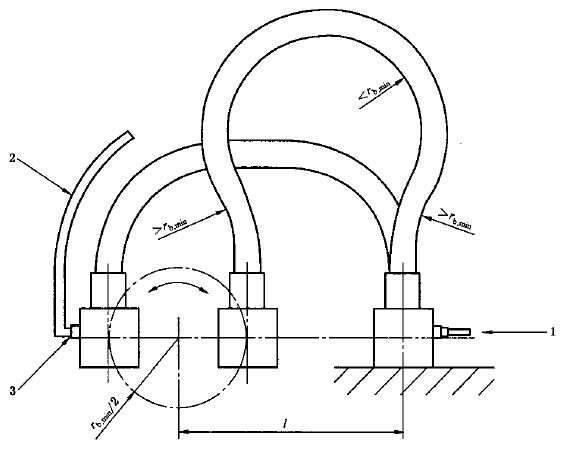

方法 1：使用圖 1 所示的轉動歧管；

圖例：1——試驗壓力入口；2——流體循環管；3——止回閥。

圖 1 使用轉動岐管的曲撓液壓脈沖試驗裝置

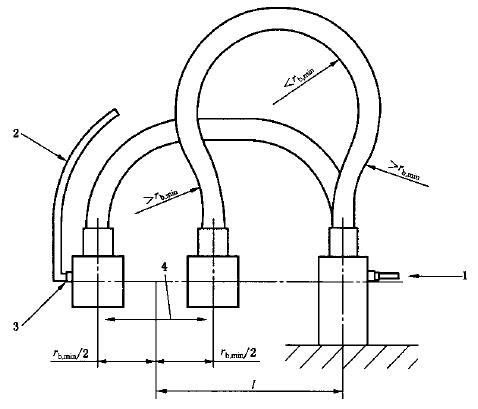

方法 2：使用圖 2 所示的水平滑動歧管。當產品標準中未規定要求時，采用方法 1 。

圖例：1——試驗壓力入口；2——流體循環管；3——止回閥；4——水平往復運動。

圖 2 使用水平往復岐管的曲撓液壓脈沖試驗裝置

2、試驗設備

膠管的曲撓液壓脈沖試驗設備為設有曲撓裝置的脈沖試驗臺，試驗臺上可安裝試樣，并能提供如圖 1 或圖 2 所示的曲撓運動。試驗臺包括一個固定歧管和一個活動歧管，后者可進行旋轉運動（見圖 1）或水平往復運動（見圖 2）。固定歧管中心線與轉動歧管的旋轉中心等高且平行，或與水平往復歧管的中心等高。活動歧管由齒輪傳動以便始終與固定歧管保持平行。活動歧管每分鐘轉動或往復運動循環次數應在每分鐘脈沖循環次數的 34%?38% 內，即在給定時間內所產生的曲撓循環次數與脈沖循環次數成定比。

從管接頭固定歧管的垂直中心線到活動歧管的旋轉中心或往復運動中心的距離為ι。任何情況下，軟管都承受反向彎曲運動，使其內側的半徑小于最小彎曲半徑，接近毎個管接頭處的半徑則大于最小彎曲半徑。

距離 ι 應采用下列方程計算，精確到 ±2mm。

ι=1.75r_b,min/d_ext

式中：

r_b,min——最小彎曲半徑；

d_ext——軟管外徑。

3、試樣

從管接頭之間測量軟管自由長度L，且應采用下列方程計算，精確到 ±15mm。

L=4.14r_b,min+3.57d_ext

式中 r_b,min 和 d_ext 定義如上一章。

應最少試驗 4 個試樣。最小彎曲半徑在相關的產品標準中規定。

4、試驗步驟

將試樣組合件的一端安裝在裝置的活動歧管上，另一端安裝在裝置的固定歧管上。按照 ISO 6803 規定的方法進行壓力脈沖試驗。

開始試驗，直至出現破壞或達到相關產品標準規定的循環次數時為止。

如果破壞出現在距離軟管接頭末端 25mm 內，則應視為軟管接頭故障，并如實記錄。

7、試驗報告

試驗報告應包括以下內容：

a）本標準編號；

b）所試驗的軟管或軟管組合件的全部說明；

c）所使用的方法（方法 1 或方法 2）；

d）試驗溫度；

e）試驗壓力；

f）試驗流體；

g）升壓速率；

h）脈沖循環速率；

i）曲撓頻率；

j）每根軟管試樣破壞時的脈沖循環次數或完成的脈沖循環次數；

k）每根軟管試樣破壞位置和形式，或試驗完成時的狀態；

l）試驗日期。
