根據相關標準規定，氣動管接頭在進行脈沖振動試驗后應進行泄漏試驗。所以今天就一起把這種試驗方法一起分享給大家。

1、試驗用氣體介質：經過過濾度為50μm?75μm，分水效率不低于80%的空氣過濾器處理的壓縮空氣。

2、試件安裝

2.1 泄漏試驗、耐壓試驗、重復拆裝試驗、拉拔分離測試和額定壓力驗證測試的試件（指各種類型管接頭）安裝如圖1所示。接管長度L≥10D。

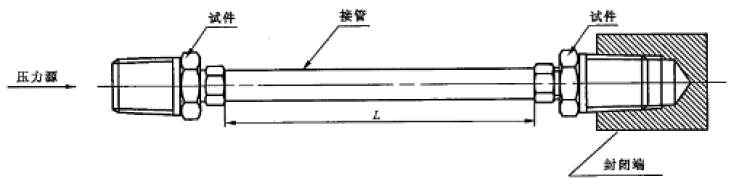

圖 1 試件和接管連接方法示意圖

2.2 試驗用接管壁厚按試驗壓力要求確定。

3、氣動管接頭的泄露試驗方法

3.1 試件按 2 的規定安裝。

3.2 試驗使用符合 1 規定的壓縮空氣。

3.3 通入額定壓力氣體，保壓 5min，應無泄露。

3.4 插入式管接頭在交變溫度條件下的泄漏測試方法及其允許泄漏量（cm3/min）按ISO14743規定。

4、脈沖振動試驗

4.1 試驗在脈沖振動試驗臺上進行，試件安裝如圖 2 所示。

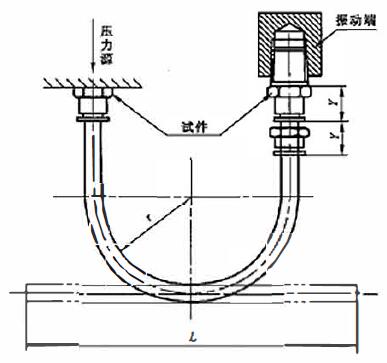

圖 2 脈沖振動試驗安裝示意圖

接管尺寸和曲率半徑按表 1 規定。

表 1 接管外徑、曲率半徑、接管長度、振幅對照表

4.2 試驗使用符合 1 規定的壓縮空氣。

4.3 以脈沖方式通入 60% 額定壓力的氣體，加壓時間和釋壓時間均為 0.5s，其脈沖波形參考圖 3。

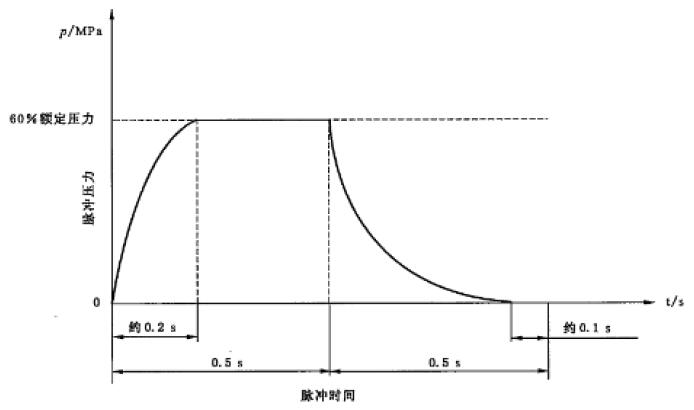

圖 3 脈沖振動試驗脈沖波形參考圖

4.4 在施加脈沖壓力的同時，對封閉端施加軸向振動，振動頻率為 1 Hz，振幅按表 1 規定。

4.5 累計振動 500 萬次，不得出現松脫或損壞。

4.6 按 3 的規定進行泄漏試驗。
