今天給大家帶來的分享是關于馬達穩態性能的試驗及表達方法，詳情見下文！

1、試驗回路

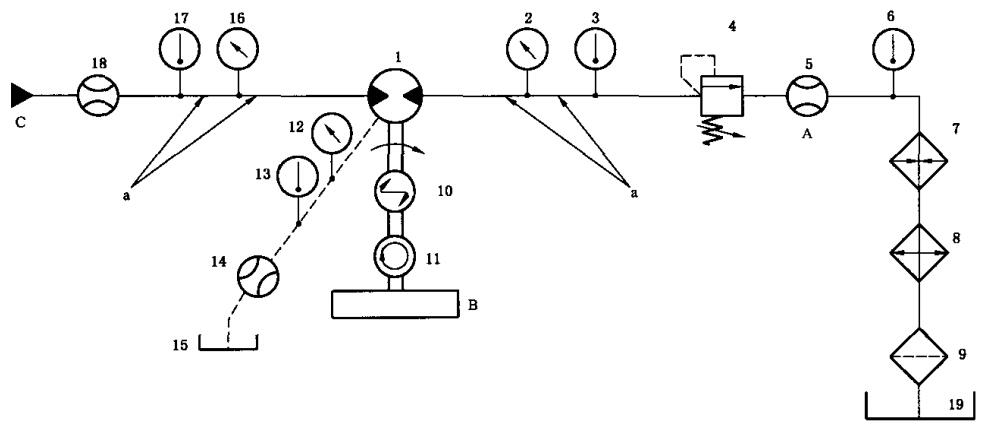

試驗回路如圖 1 所示，圖中所示元件為試驗回路必備元件。

如果流量是在馬達出口（可選位置）下游測量的，在計算正確的流量時應包括馬達殼體的流量。

說明：1——被試馬達；2、12、16——壓力表；3、6、13、17——溫度計；4——溢流閥；

5、14、18——流量計；7——加熱器；8——冷卻器；

9——過濾器；10——轉矩儀；11——轉速儀；15、19——油箱；

A——可選擇位置；B——負載；C——油源。^a 管子長度見相關規定。

圖 1 馬達試驗回路

2、出口壓力

控制馬達的出口壓力（例如用壓力控制閥），其變化在表 1 給定的范圍內，并在整個試驗過程中保持出口壓力的恒定。

此出口壓力應與為該馬達類型設定的應用場合及制造商的建議一致。

表 1 所選定的參數的平均指示值的允許變化范圍

3、試驗測量

記錄下列測量值：

a）輸人流量；

b）泄油流量（適用時）；

c）輸出轉矩；

d）油溫。

在馬達的整個轉速范圍內和若干個輸入壓力下，給出在輸入壓力的整個范圍內馬達性能的有代表性的示值。

4、變量

如果馬達是變量式的，則應對最大和最小排量及要求的其他排量（如：總排量的75％、50％和25％）進行試驗。

通過調節變量機構得到一定比例排量，以便在零輸出轉矩下針對同樣的進口流量給出所需比例的轉速。以馬達在最小排量時實現最高轉速運轉來確定進口流量。

5、反向旋轉

對于需要沿兩個旋轉方向工作的馬達，根據需要針對兩個旋轉方向進行試驗。

6、試驗結果的表達

馬達試驗的結果應繪制成曲線，針對不同的有效輸入壓力P_1。e表示以下各項與轉速n的關系：

a）容積效率；

b）總效率；

c）有效輸人流量；

d）輸出轉矩；

e）液壓機械效率。

另外，應記錄表 2 所列參數。

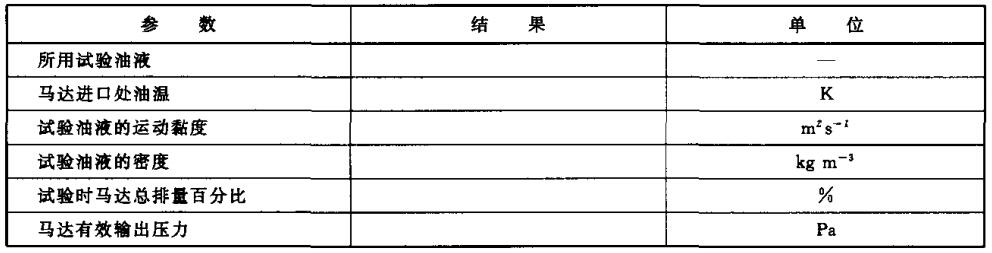

表 2 馬達的試驗結果
