今天給大家帶來的分享是關于不銹鋼卡壓式管件的性能試驗方法的內容。如果您對下述試驗內容所需的相關不銹鋼卡壓式管件性能試驗裝置有興趣，歡迎與我們聯系！電話：0755-8889 8859  QQ：459675648。

不銹鋼卡壓式管件的性能試驗內容包括：水壓試驗、氣密性試驗、耐壓試驗、負壓試驗、拉拔試驗、溫度變化（冷熱水循環）試驗、水壓彎曲撓角試驗、水壓振動試驗、壓力沖擊（波動）試驗等10項內容，下面就來和大家共同學習。

1、水壓試驗

管件兩端封堵后，注入自來水的管件壓至2.5MPa試驗壓力，在試驗壓力下，穩壓時間不少于5 s，管件應無滲透和永久變形。

2、氣密試驗

將管件裝在氣密試驗臺上，浸沒水中，充人純凈的壓縮空氣，用于氣體介質的氣密試驗壓力為1.05 MPa，用于液體介質的氣密試驗壓力為0.6 MPa。在試驗壓力下穩壓時間不少于5 s，管件應無泄漏現象。

3、耐壓試驗

試件兩端與長度為200 mm的薄壁不銹鋼管卡壓連接，組成一組試樣，進行耐壓試驗，試驗介質為自來水，其試驗壓力為2.5 MPa，保壓1 min，管件與管子的連接部位應無滲漏和脫落現象。

4、負壓試驗

應使用3個不同公稱尺寸的管件與長度分別為200 mm的等徑薄壁不銹鋼管卡壓連接后構成一組試件，試驗時，室內溫度為（20±5）℃用真空泵減壓至80kPa，在該氣壓下，保持1 h后，管件和管子內壓差不得大于5kPa及有其他異常。

5、拉拔試驗

試件兩端與長度為300 mm的薄壁不銹鋼管卡壓連接，組成一組試樣，向管內封入0.6 MPa氣壓，固定在拉伸試驗機上。進行拉拔試驗時，以2 mm/min的速度進行拉伸，測定出現泄漏時的最大拉伸力，此時的拉伸力應大于表1規定的最小抗拉阻力。

圖1 拉拔試驗裝置

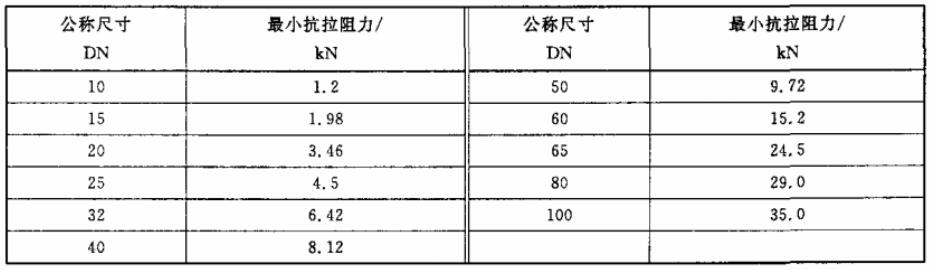

表1 最小拉拔強度

6、溫度變化（冷熱水循環）試驗

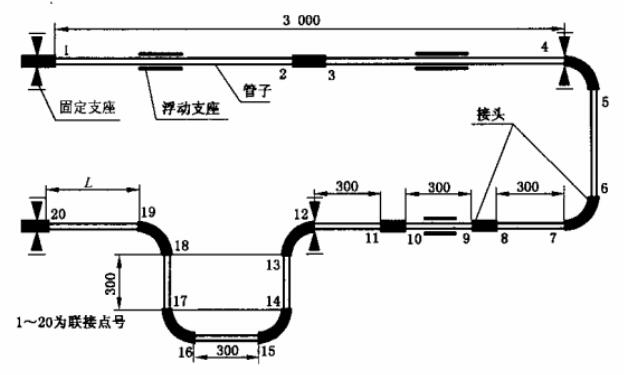

溫度變化試驗裝置如圖2所示，此項試驗應在（20±5）℃ 和（93±5）℃的常溫水與熱水，用（1.6±0.16）MPa內壓進行2 500次循環變化，一個循環為（30±2）min，冷熱水各保持15 min，冷熱水的交替能在1 min內完成。其結果應為各連接部位無滲漏及其他異常現象。

注：圖中尺寸單位為毫米，L尺寸須與檢測設備相匹配。

圖2 溫度變化試驗裝置

7、水壓彎曲撓角試驗

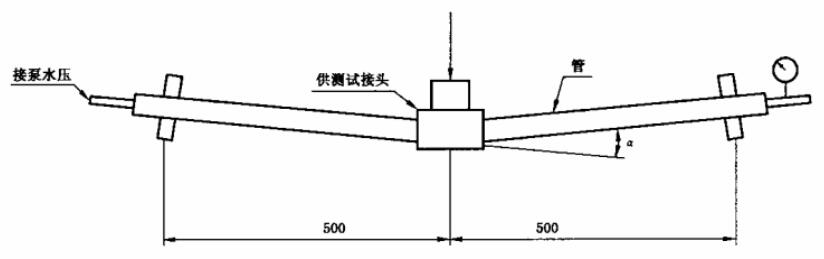

水壓彎曲撓角試驗裝置如圖3所示，試件兩端接長度800 mm的薄壁不銹鋼管擠壓連接成一組試樣，注入清水升壓至1.7 MPa，保壓試件兩側對稱，管上各設置一個支點，支點間距L=1 000 mm，試件管口加荷重，彎曲試驗條件見表2，不得漏水。

圖3 水壓彎曲撓角試驗裝置

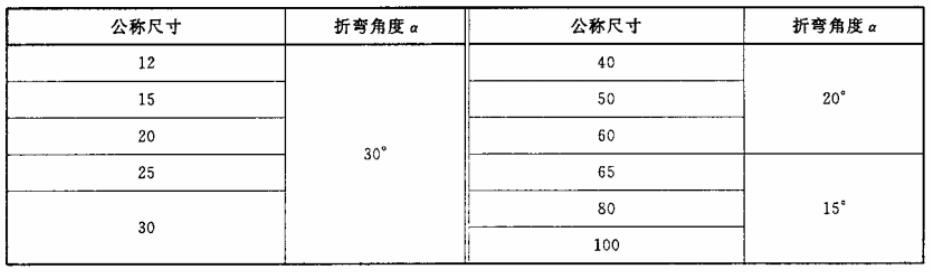

表2 彎曲撓角試驗條件

8、水壓振動試驗

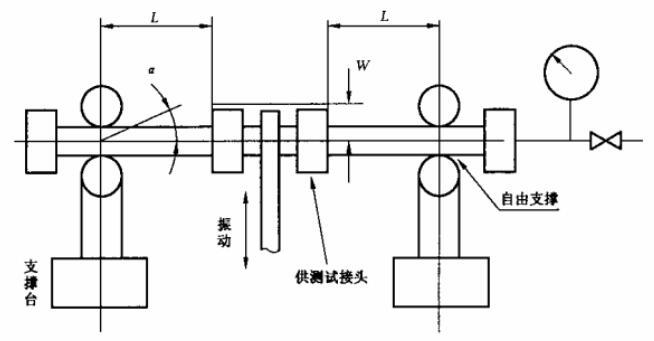

振動試驗裝置如圖4所示，將接頭與長500 mm以上的管子連接，向內部封入1.7 MPa的水壓，按表3所示的條件實施振動，持續100萬次，不得有滲漏、脫落及其他異常。

圖4 振動試驗裝置

表3 振動條件

9、壓力沖擊（波動）試驗

將接頭與長500 mm以上的管連接，內部注滿水后，升壓到2.5 MPa，再減壓到0 MPa，此搡作應在10 s內完成，并以此為一個周期，反復施加1 500個周期的同樣內壓，不得有滲漏、脫漏及其他異常。

10、衛生要求

用戶要求時或型式試驗時，用于輸送飲用凈水和生活飲用水管件的衛生試驗應符合GB/T 17219的相關規定。
