今天跟大家一起來學習關于靜液壓封隔器及DS靜液壓封隔器的室溫性能試驗方法。

1、靜液壓封隔器室溫性能試驗方法

1.1 試驗內容：

封隔器坐封、密封、解封可靠性試驗。

1.2 試驗條件：

a）溫度：室溫；b）介質：清水；c）設備：試壓泵、試驗裝置、封隔器專用工具。靜液壓封隔器室溫性能試驗裝置示意圖參見圖 1。

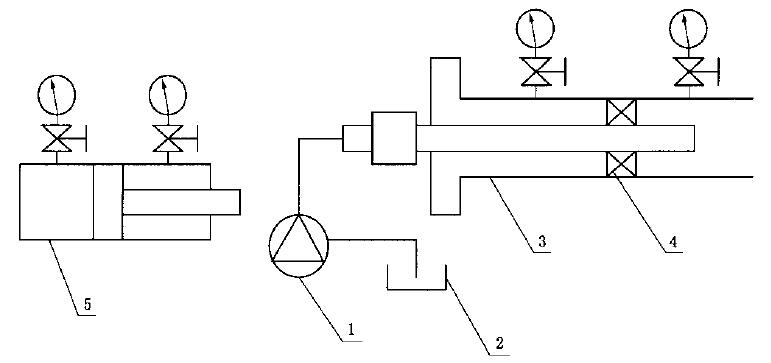

1——試壓泵；2——水箱；3——試驗裝置；4——靜液壓封隔器；5——拉拔工具

圖1  靜液壓封隔器室溫性能試驗裝置示意圖

1.3 試驗步驟與要求 :

1.3.1 將組裝合格的封隔器裝入試驗罐內。

1.3.2 接好管線。

1.3.3 從中心管加額定坐封載荷，坐封封隔器。

1.3.4 從封隔器上端加額定工作壓差，穩壓5min，卸壓。

1.3.5 從封隔器下端加額定工作壓差，穩壓5min，卸壓。

1.3.6 用拉拔工具施加載荷，使封隔器解封并記錄解封載荷值。

1.3.7 重復1.3.1?1.3.6步驟，以同一套封隔器做坐封、密封、解封試驗，進行五次，每次更換易損件。

1.3.8 按 SY/T5106-1998的規定計算坐封、密封、解封合格率，試驗數據按相關要求填寫。

2、DS靜液壓封隔器室溫性能試驗方法

2.1 試驗內容

封隔器坐封、密封、丟手、打撈解封可靠性試驗。

2.2 試驗條件

a）溫度：室溫；b）介質：清水；c）設備：試壓泵、試驗裝置、封隔器專用工具。DS靜液壓封隔器室溫性能試驗裝置示意圖參見圖2。

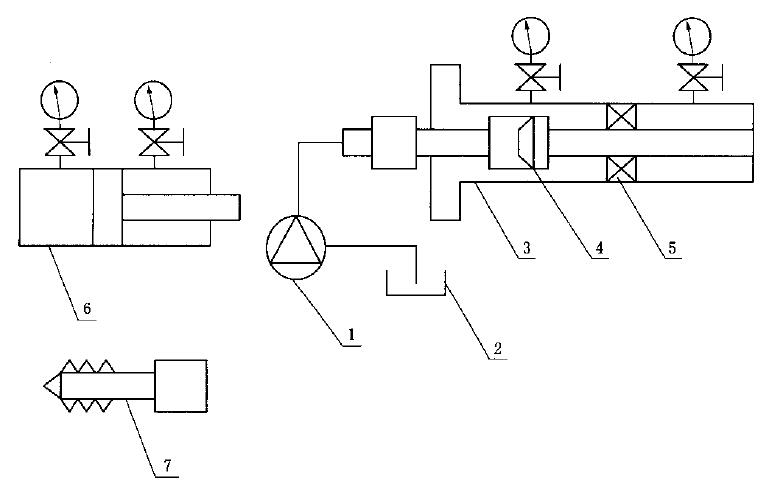

1——試壓泵；2——水箱；3——試驗裝置；4——丟手裝置；

5——DS靜液壓封隔器；6——拉拔工具；7——撈矛

圖2 DS靜液壓封隔器室溫性能試驗裝置示意圖

2.3 試驗步驟與要求

2.3.1 同1.3.1 ? 1.3.5。

2.3.2 再從中心管加額定壓力，丟開丟手裝置。

2.3.3 按封隔器解卡打撈工藝作法SY/T 6121-1995的規定用撈矛撈住打撈管內壁，再用拉拔工具施加載荷，使封隔器解封并記錄解封載荷值。

2.3.4 重復2.3.1?2.3.3步驟，以同一套封隔器做坐封、密封、打撈解封試驗，進行五次，每次更換易損件。

2.3.5 按SY/T5106-1998的規定計算坐封、密封、打撈解封合格率，試驗數據按相關要求填寫。

以上就是關于靜液壓封隔器（含DS靜液壓封隔器）的室溫性能試驗方法的所有內容！
