靜液壓試驗是軟管型式試驗的必測試驗，軟管靜液壓試驗項目包括：驗證壓力試驗、承壓變形測量、爆破壓力試驗及泄露試驗4個內容，今天我們先來了解其中驗證壓力試驗及爆破壓力試驗的試驗方法程序。

1、軟管驗證壓力試驗方法程序：

當用驗證壓力試驗檢査軟管和軟管組合件是否泄漏時，應按照規定（規定見文尾附1）施加驗證壓力并保持這個壓力30 s?60 s，除在產品標準中另有規定外，此期間應檢驗試樣有無表明材料和加工不均勻的泄露、裂口、急劇變形現象或其他破壞的跡象。

除非軟管另有規定，驗證壓力應參照ISO 7751中給出的最大工作壓力的比率。

注1：此處使用的術語“最大工作壓力”代替拒用術語“設計工作壓力”。

注2：試驗時軟管不能彎曲。

2、軟管爆破壓力試驗方法程序：

按照規定（規定見文尾附1）的速度升高壓力，直至軟管和軟管組合件破壞，在試驗報告中應記錄下軟管爆破的位置和狀態。

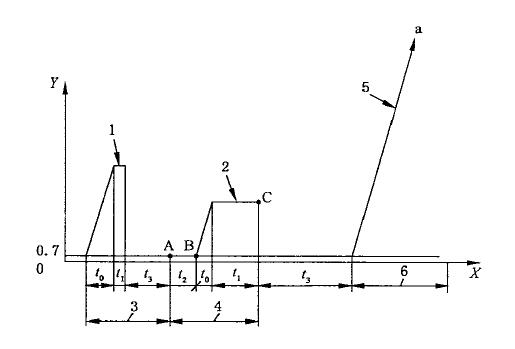

試驗步驟的說明，見下圖1。

說明：

X——時間，t；Y——壓力，p（MPa 或 bar）；

1——驗證壓力；2——試驗壓力；3——泄露和缺陷的檢測；

4——測量；5——爆破壓力；6——爆破；

t₀——規定壓力增加時間；t1——規定壓力保持時間；

t₂——在參考壓力（0.07 MPa）下初始尺寸（長度和直徑）時測量時間；

t₃——不同壓力下規定的等待時間；

a——爆破。

此完整試驗程序（驗證壓力——試驗壓力一爆破壓力）僅適用于“型式試驗”。對于例行試驗，驗證壓力后的“測量結果”僅適用于當相關軟管制品標準有規定時。

測最初始長度和直徑或周長，并標出扭轉測量時A和B點之間的參考標記。在C點前直接測量長度、直徑或周長、扭轉和彎曲的增加。

圖1  本標準規定的靜液壓試驗程序

附1：升壓速度應是恒定的，對公稱內徑小于或等于50 mm的軟管應在30 s?60 s之間達到最終壓力。對于公稱內徑大于50 mm而小于或等于250 mm的軟管，其達到最終壓力所需時間應在60 s?240 s之間。對于公稱內徑大于250 mm的軟管，達到最終壓力所需要的時間應由制造廠和使用者決定。

以上就是今天分享的內容。中國試驗機領導品牌-深圳市億威仕流體控制有限公司是一家專注研發生產各種承壓產品性能試驗機的專業廠家，如用于上文試驗所需的軟管耐壓爆破試驗機等，已得到國內外客戶的廣泛應用并獲得一致好評，歡迎有需要的客戶朋友前來咨詢！電話：0755-8889 8859  QQ：459675648。
