液壓支架耐久性能試驗方法介紹：

1、一般要求

耐久性能試驗應在其他試驗（水平加載強度試驗除外）全部合格后進行。循環加載采用內加載方式，其過程按下圖1所示曲線進行，其中t₃≥2s。

T——循環周期；

p_e——試驗壓力；p_c——供液壓力；p_t——卸載壓力（≤0.25pe；

t₁——初撐加壓期；t₂——增壓期；t₃——穩壓期；t₄——卸載期；

圖1 加載周期

支架或支架部件的耐久性能試驗按圖5a）?圖15和要求的載荷條件及相應的循環加載次數進行。耐久性能試驗的加載壓力分別交替為1.05倍的額定工作歷力（最大載荷）和0.25倍的額定工作壓力（最小載荷）。每500次循環加載應檢查一次，并調換一次墊塊位置。

圖5a）?圖15包括了主要應用的支架類型（二柱掩護式和四柱支撐掩護式支架）。對其他架型（如 支撐式支架）應類似地規定加載條件和加載循環次數。不同的加載試驗可以部分地組合進行。

2、主體結構件耐久性能

2. 1 A類二柱掩護式支架主體結構件耐久性能試驗加載方式按表1，加載次數不小于表1中數值；A類四柱支撐掩護式支架主體結構件耐久性能試驗加載方式按表2，加載次數不小于表2中數值。

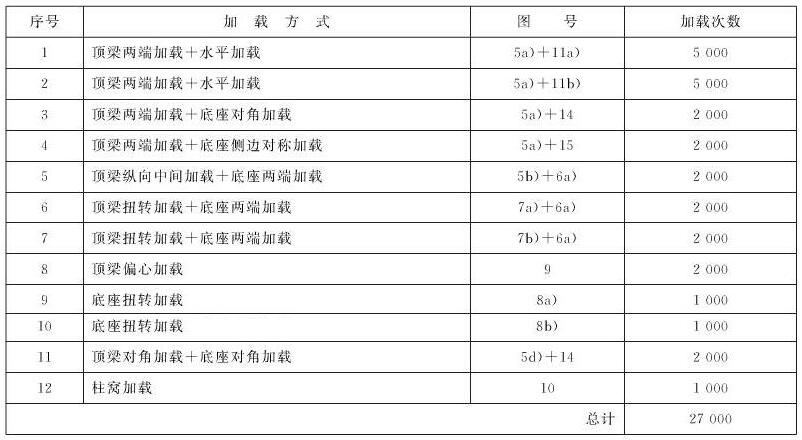

表1 循環加載組合——二柱掩護式支架（A類）

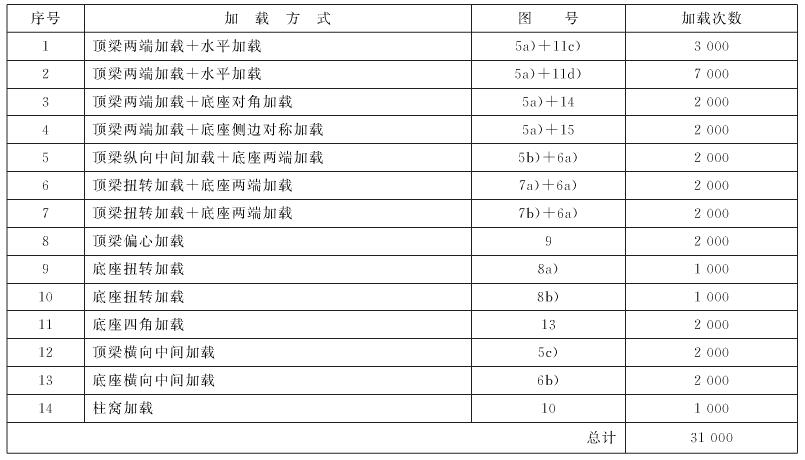

表2 循環加載組合——四柱支撐掩護式支架（A類）

2.2 B類二柱掩護式支架主體結構件耐久性能試驗加載方式按表3，加載次數不小于表3中數值；B類四柱支撐掩護式支架主體結構件耐久性能試驗加載方式按表4，加載次數不小于表4中數值；

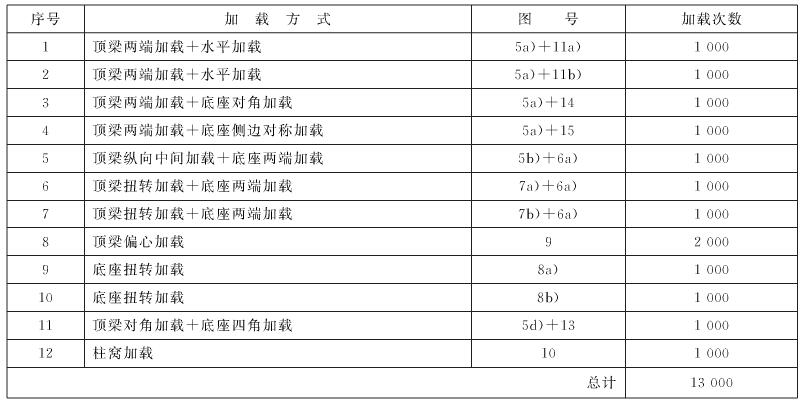

表3 循環加載組合——二柱掩護式支架（B類）

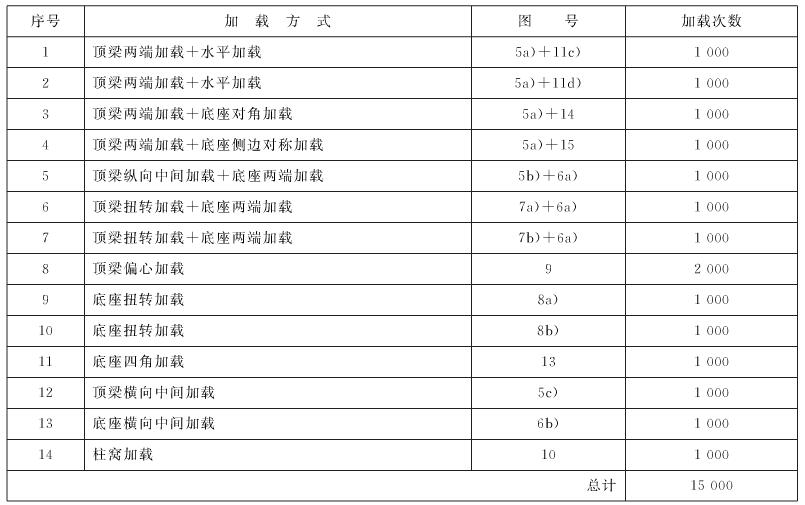

表4 循環加載組合——四柱支撐掩護式支架（B類）

2.3 具有橫向分體式頂梁和底座的支架的耐久件能

對于具有橫向分體式頂梁和底座的支架，不適于按5.10.2.1和5.10.2.2進行耐久性能試驗，應按如下項目進行：

a）按以下方式組合循環加載3 000次；

（上圖左為：頂梁兩端加載，上圖右為：底座兩端加載）

b）按以下方式組合循環加載3 000次。

（上圖左為：頂端橫向中間加載，上圖右為：底座兩端加載）

2.4 水平加載

按水平加載試驗時，應使作用在頂梁上的水平力限制到垂直力的0.3倍。若支架結構參數不允許，按最大可能的水平力來試驗。對于二柱掩護式支架、四柱支撐掩護式支架，水平力既指向煤壁，也指向老塘。若經驗證，水平力的作用相對于沒有水平力時反而使支架受力減小了，耶么也可以不做此項試驗。

3、非主體結構件耐久性能

A類 、B類支架非主體結構件耐久性能試驗加載方式和加載次數均按表5。除表5中注明試驗壓力的項目外，其余項目的試驗壓力均為1.05倍的額定工作壓力。

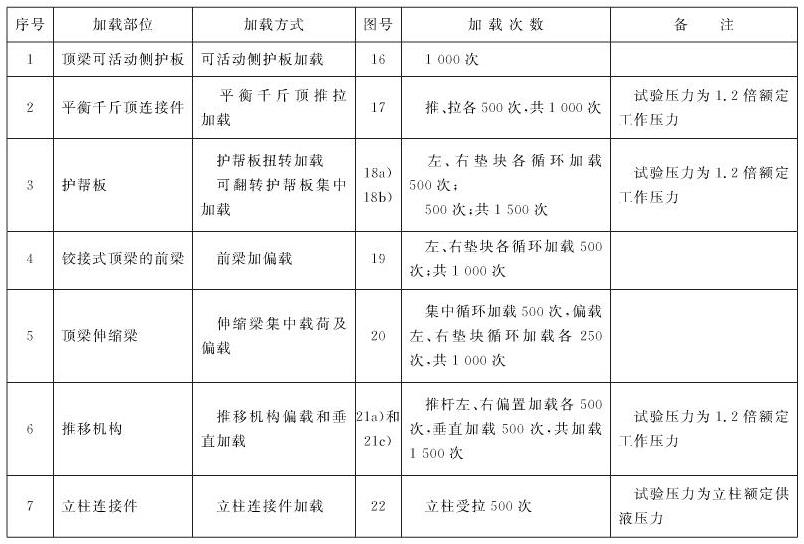

表5 支架非主體結構件耐久性能試驗加載方式和加載次數
