卡套接頭進行振動試驗的目的是為了確認卡套管接連接可承受規定振動不泄露或零件不失效。試驗時應按以下規定對6組試驗總成進行振動試驗。具體規定及試驗步驟如下：

1、按下表1和步驟2~7所述參數和步驟進行。

表1 卡套接頭振動試驗的參數及步驟表

2、按下圖1準備振動試驗總成，應變片安裝在圖示規定的位置，最小計量長度L應不小于下表2的規定

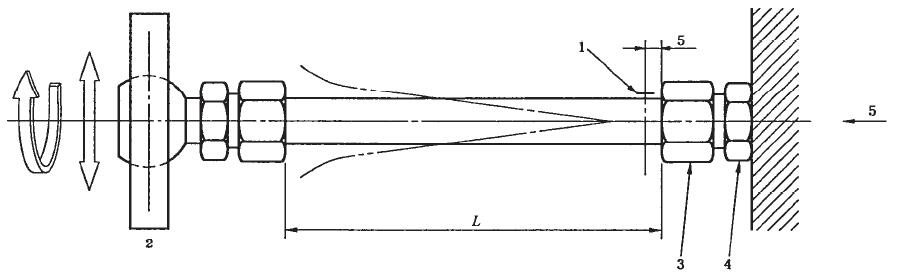

1——應變片；2——受驅端；3——試驗總成；4——固定端；5——液壓液。

a）旋轉或平面振動試驗總成與裝置

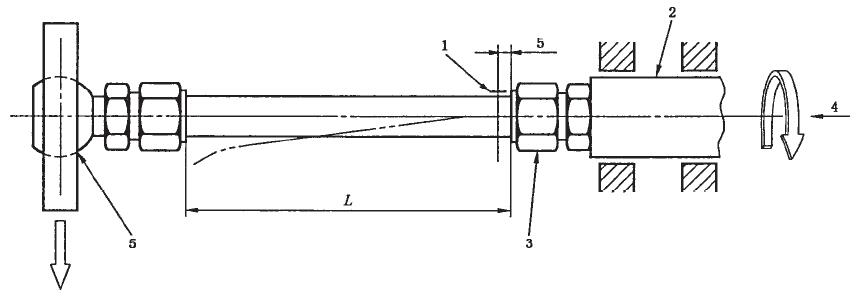

1——應變片；2——受驅端；3——試驗總成；4——液壓液；5——施加載荷位置。

b）旋轉振動試驗總成與裝置（可選）

圖1 卡套接頭振動試驗總成與裝置

表2 最小計量長度（單位為毫米）

3、如圖1所示，把試驗總成安裝在可提供旋轉或平面振動的試驗夾具中。

4、加壓至管子的最大工作壓力。

5、在未安裝應變片的管端，施加彎曲載荷，直至軸向綜合應力達到管材最小屈服強度的25%。

注：使用最小屈服強度大于235MPa的管材，確定振動應力時應考慮管材本身的動態性能。

6、使試驗總成按10Hz~50Hz的振動頻率振動至失效或振動1000萬次。

7、如果振動次數不到1000萬次連接即失效，記錄下振動次數和失效類型。

以上就是關于卡套接頭振動試驗方法的所內容，最后提醒大家，通過振動試驗的卡管管接頭不允許再用于其他試驗，也不允許投入實際使用或退回庫房。
