氣瓶水壓試驗原理：試驗以水為加壓介質，逐步增大受試瓶內的壓力，達到氣瓶的水壓試驗壓力。對氣瓶的安全承載能力進行試驗驗證。對高壓氣瓶，還測定其在水壓試驗時的容積變形，以判定其可靠性。

氣瓶水壓試驗通常包括耐壓試驗、外測法測定容積變形試驗、內測法測定容積變形試驗3個試驗方式，下面我們就來了解這三種試驗方式的裝置特點。

1、氣瓶水壓試驗之耐壓試驗：

不測定容積變形的耐壓試驗，只用于低壓氣瓶。如氣瓶的充裝介質和水壓試驗壓力都相同，允許對多只受試瓶同時進行試驗。

耐壓試驗裝置流程見下圖：

說明：W——試驗用水水槽；K——壓力測量儀表（讀取試驗壓力用）；KT——精密壓力表；I——受試瓶；J——增壓裝置；R——專用接頭。

氣瓶耐壓試驗裝置流程圖

2、氣瓶水壓試驗之外測法測定氣瓶容積變形：

外測法測試裝置有稱量型和量管型。

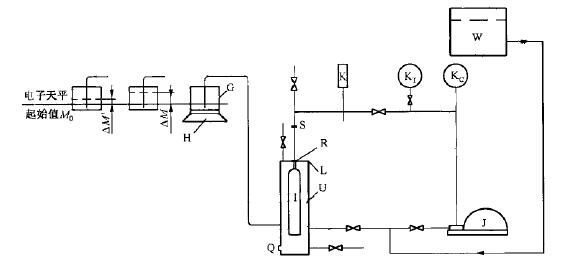

稱量型外測法試驗裝置流程見下圖：

說明：W——試驗用水水槽；J——增壓裝置；R——專用接頭；S活接頭；U水套；L水套蓋；I——受試瓶；

Kc壓力測量儀表（指示、控制泵出口壓力用）；K——壓力測量儀表（讀取試驗壓力用）；KT——精密壓力表（校驗其他壓力測量儀表用）；H電子天平；G量杯；Q安全泄放口。

稱量型氣瓶外測法試驗裝置流程圖

3、氣瓶水壓試驗之內測法測定容積變形：

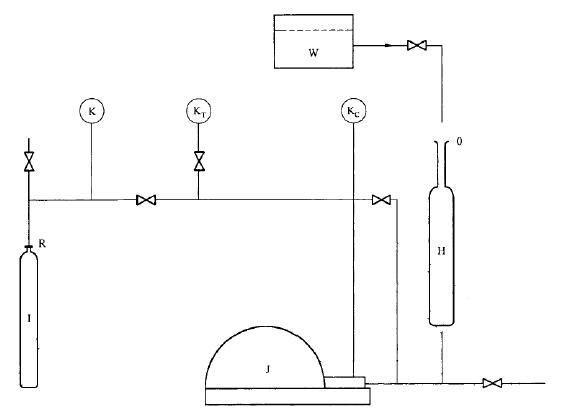

內測法試驗裝置流程見下圖：

說明：W——試驗用水水槽；J——增壓裝置；I——受試瓶；R——專用接頭；

H——量管（固定安置，“0”刻度線位于上端）；Kc壓力測量儀表（指示、控制泵出口壓力用）；K——壓力測量儀表（讀取試驗壓力用）；KT——精密壓力表（校驗其他壓力測量儀表用）。

內測法測試裝置流程圖

以上就是關于“氣瓶水壓試驗裝置流程圖簡介”的所有內容，中國試驗機領導品牌-深圳市億威仕流體控制有限公司專業研發生產適用于各類型氣瓶的試驗裝置，如文中提到的氣瓶水壓試驗裝置、氣瓶氣密性試驗裝置、氣瓶壓力循環試驗裝置等，已廣泛用于氣瓶生產、使用及檢測單位。歡迎有需要的客戶蒞臨我司參觀考察！電話：0755-8889 8859 QQ：459675648.
