安全閥在線校驗設備由三部分組成：液壓動力單元、機械夾具、數據采集處理單元。這三部分通過一條10米長的液壓軟管和兩條10長的五芯屏蔽相互聯成一個完整的安全閥在線測試系統。下面我們就來看一下這三部分的原理（含原理圖）。

一、液壓動力單元：提供可調節的液壓輸出和流量，最大輸出70MPa，最大提升力50KN，用以控制外加的提示力和提升速度。

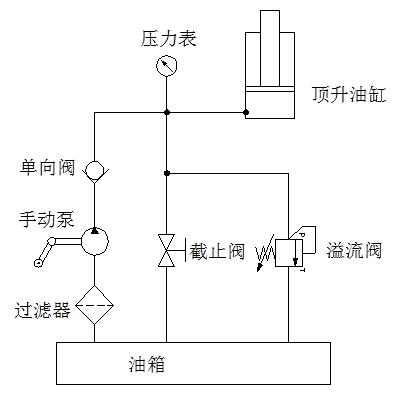

液壓動力單元原理圖

二、機械夾具：保證對待測安全閥實施夾持定位，為液壓動力單元提供施加外力的環境，采用串聯組合式結構，拆卸方便快捷。

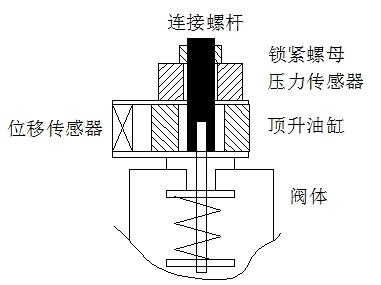

機械夾具原理圖

三、數據采集處理單元：系統配置有壓力傳感器,位移傳感器和壓力變送器。壓力傳感器測量油缸頂升壓力，位移傳感器測量油缸頂升行程，壓力變送器測量安全閥管路中的壓力，通過采集卡傳遞到計算機，校驗過程中可實時顯示壓力校驗曲線，自動記錄安全閥校驗值、自動判別安全閥校驗值是否符合標準要求，自動生成標準報告，并自動存儲以上數據。

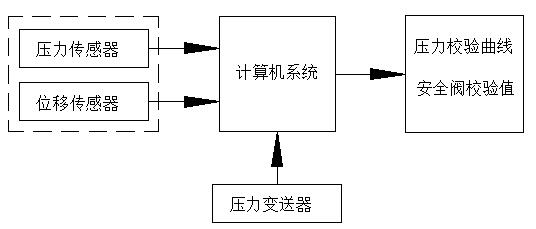

數據采集處理單元原理圖
