前    言

本標準按照GB/T 1.1-2009給出的規則起草。

請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別這些專利的責任。

本標準由勝利石油管理局鉆井專業標準化委員會提出并歸口。

本標準起草單位：勝利石油管理局渤海鉆井總公司管具公司。

本標準主要起草人：巴魯軍 王玉奎 鄧鵬 楊立強 苗同勇 張鐵軍 李超

本標準屬于首次發布，有效期三年，到期復審。

井控裝置現場試壓技術規范

1、范圍

本標準規定了陸上鉆井、井下作業過程中井控裝置現場試壓方式、技術指標、安全要求和操作程序。

本標準適用于陸上鉆井、井下作業現場井控裝置的水密封試壓檢測。

2、規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

GB/T 20174 石油天然氣工業鉆井和采油設備鉆通設備；

SY/T 5964 鉆井井控裝置組合安裝調試與維護。

3、試壓方式

3.1 采用試壓塞封堵套管頭試壓。

3.2 采用皮碗堵塞器封堵套管試壓。

3.3 采用套管與井控裝置整體試壓。

4、試壓設備及工具要求

4.1 試壓設備及輔件應安全可靠，其最大工作壓力大于井控裝置的額定工作壓力。

4.2 試壓記錄應使用電子壓力計或圖表記錄器，壓力測試范圍應在壓力計最大量程的25%-75%之間。

4.3 試壓用的皮碗堵塞器最大外徑應大于試壓套管內徑3-6mm，套管頭試壓塞應與井口相應的套管頭匹配。

4.4 井控裝置的密封試壓均采用清水試壓，冬季（≤5℃）采用添加防凍劑的清水或其他防凍液體。

5、試壓技術指標

5.1 整體全井筒試壓可以不進行低壓試驗，高壓試驗壓力應低于套管鞋處地層破裂壓力和套管抗內壓強度80%。

5.2 使用皮碗堵塞器試壓，應符合SY/T 5964中的相關要求。

5.3 環形防噴器作封閉鉆桿試驗。試壓鉆桿尺寸應符合GB/T 20174的要求，高壓試驗壓力為額定工作壓力的70%。

5.4 井口試壓應進行低壓試驗，低壓試驗在高壓試驗前進行。

5.5 試壓技術指標應符合表1的規定或執行鉆井工程設計的要求。

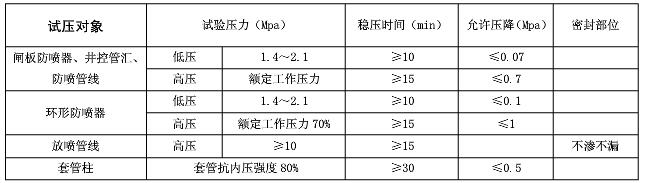

表1 試壓技術指標

6、試壓的防護與安全

6.1 試壓管線使用前應進行檢查，出現裂紋、鼓包、變形等外觀損傷應進行更換。

6.2 試壓接頭應每使用6個月或使用300次后進行探傷檢驗。

6.3 試壓過程中，現場人員應有防護措施。

6.4 試壓結束后，不應使用防噴器泄壓。

7、試壓的組織與實施

7.1 井控裝置的現場試壓應由鉆井隊或作業隊工程技術人員具有資質的試壓隊伍組織試壓，試壓結束后填寫好試壓記錄，并保留試壓曲線。試壓記錄格式參見附錄A，試壓曲線格式參見附錄B。

7.2 試壓記錄應由現場監督或其委托人、鉆井隊負責人、試壓人員三方代表簽字認可。

8、試壓操作程序

8.1 試壓前的準備

8.1.1 試壓設備、工具及儀器儀表應工作良好。

8.1.2 若使用套管頭試壓塞試壓，應確認試壓塞外圈無損傷變形，密封圈完好。將一根與閘板芯相匹配的鉆桿接好試壓塞，將試壓塞下至套管頭密封段，對角頂好頂絲，打開套管頭旁通。

8.1.3 若使用皮碗堵塞器試壓，應確認堵塞器橡膠無缺損，尺寸符合套管內徑要求。堵塞器上下各接一根與閘板芯相匹配的鉆桿，緩慢將堵塞器放入套管內。

8.1.4 根據現場情況，可將試壓管線連接到井口、節流管匯或壓井管匯。

8.1.5 試壓操作中的管匯閥門編號見圖1。

8.2 試壓操作步驟

8.2.1 防噴器依次與管匯閥門同時試壓。

8.2.2 除了放噴管線，其余部件均應進行低壓試驗，且在高壓試驗前進行。

8.2.3 節流、壓井管匯從外往內逐個試壓。

8.2.3.1 試壓管線與井口連接，閥門及放噴管線試壓順序：

a） J8、J9、Y1和單流閥；

b） Y2（a、b）、J5、J6b、J7、J11閥門；

c） 1#、J2a、J3b、J6a閥門；

d） 2a、J2b、J3a閥門；

e） 4#閥門；

f） 3b閥門；

g） 2b、3a閥門；

h） 放噴管線。

8.2.3.2 試壓管線與壓井管匯連接，閥門及放噴管線試壓順序：

a） 重復8.2.2.1中a）、b）的操作步驟；

b） J2a、J3b、J6a閥門；

c） J2b、J3a閥門；

d） 4#閥門；

e） 3b閥門；

f） 3a閥門；

g） 2b閥門；

h） 2a閥門；

i） 1#閥門；

j） 放噴管線。

8.2.3.3 試壓管線與節流管匯連接，閥門及放噴管線試壓順序：

a） 重復8.2.2.1中a）-d）的操作步驟；

b） 2b閥門；

c） 3a閥門；

d） 3b閥門；

e） 4#閥門；

f） 放噴管線

8.2.4 放噴管線的試壓：關閉J8，打開其余各處閥門，將放噴管線兩邊出口用堵頭封堵，再進行試壓。

8.2.5 若井口防噴器和管匯的結構有變動，試壓程序可作適當調整。各閥門試壓時，必須把其前面的閥門和后面的閥門全部打開。試壓完后各閥門再恢復到圖1要求的標準開關狀態。

注：J1—液動節流閥；J4—手動節流閥；1～3a，4，J2，J3，J5～J9，Y1～Y3—手動平板閥，3b—液動平板閥。冬季為1、4開，2b、3a關。

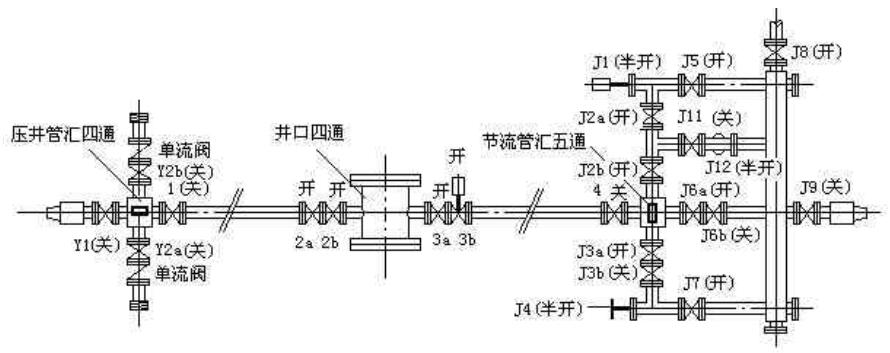

圖1 節流、壓井管匯示意圖
